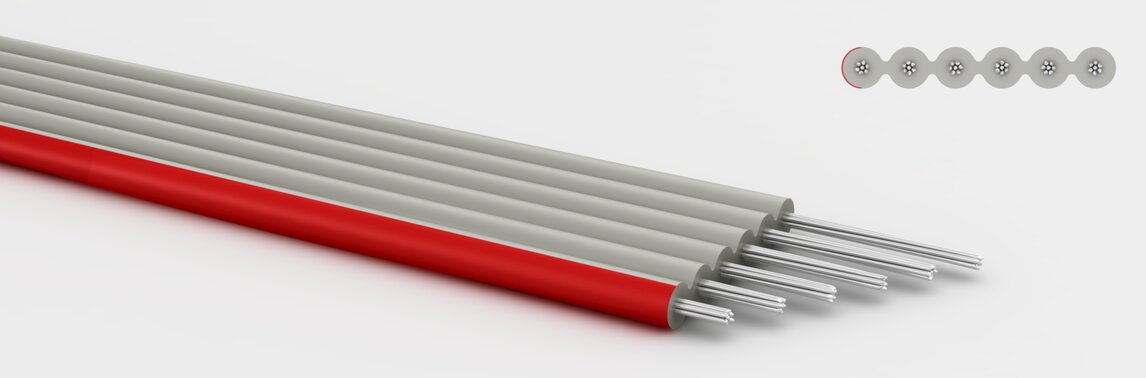

UL/CSA-Style 2678 AWG 30 Pitch 0,635mm FBL LIY

Properties

Construction

Conductor:

tin plated copper acc. to EN13602

Stranding:

7x0,102mm

Core Isulation:

UL-PVC 105°C

Color code cores:

flat cable with red stripe

Jacket Colour:

RAL 7032 pebble grey

technical data

Conduct. cross-sect.:

AWG 30

Core diameter:

0,66 mm

±0,05

Temperature range static:

-30 to 105 °C

Temperature range moved:

-10 to 105 °C

20 MOhm x km bei 20°C (min. )

conductor resist.:

354,0 Ohm/km bei 20°C (max.)

static bending radius:

5,0 x outer diameter

Bending radius dynamic:

15,0 x outer diameter

Operating Voltage UL

Norm	U (AC)	Temperature °C	Test Voltage
gem. AWM Style 2678	150	105	1500

No.of cores			CU-Index	total weight kg/km	Article number	datasheet
2	0,66	1,30	1,20	1,80	53071802	Datenblatt
4	0,66	2,57	2,40	3,20	53071804	Datenblatt
5	0,66	3,20	3,00	4,50	53071805	Datenblatt
6	0,66	3,84	3,60	5,40	53071806	Datenblatt
8	0,66	5,11	4,80	7,20	53071808	Datenblatt
9	0,66	5,74	5,40	8,10	53071809	Datenblatt
10	0,66	6,38	6,00	9,00	53071810	Datenblatt
12	0,66	7,65	7,20	10,70	53071812	Datenblatt
14	0,66	8,92	8,40	12,50	53071814	Datenblatt
16	0,66	10,19	9,60	14,20	53071816	Datenblatt
20	0,66	12,73	12,00	17,80	53071820	Datenblatt
26	0,66	16,54	15,60	23,20	53071826	Datenblatt
30	0,66	19,08	18,00	26,70	53071830	Datenblatt
34	0,66	21,62	20,40	30,30	53071834	Datenblatt
36	0,66	22,89	21,60	32,10	53071836	Datenblatt
40	0,66	25,43	24,00	35,60	53071840	Datenblatt
44	0,66	27,97	26,40	39,20	53071844	Datenblatt
60	0,66	38,13	36,00	53,50	53071860	Datenblatt
64	0,66	40,67	38,40	57,10	53071864	Datenblatt
66	0,66	41,94	39,60	58,90	53071866	Datenblatt
68	0,66	43,21	40,80	60,80	53071868RZ1	Datenblatt
80	0,66	50,83	48,00	71,20	53071880RZ1	Datenblatt
