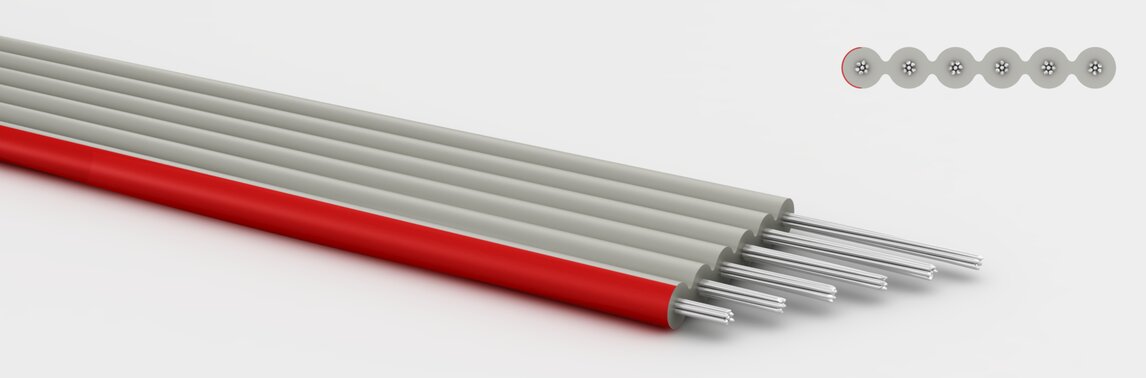

UL/CSA-Style 2651 AWG 28 Pitch 1,00mm FBL LIY

Properties

Construction

Conductor:

tin plated copper acc. to EN13602

Stranding:

7x0,127mm

Core Isulation:

UL-PVC 105°C

Color code cores:

flat cable with red stripe

Jacket Colour:

RAL 7032 pebble grey

technical data

Conduct. cross-sect.:

AWG 28

Core diameter:

0,90 mm

±0,05

Wall thickness:

0,23 mm

Temperature range static:

-30 to 105 °C

Temperature range moved:

-10 to 105 °C

20 MOhm x km bei 20°C (min. )

conductor resist.:

216,0 Ohm/km bei 20°C (max.)

static bending radius:

5,0 x outer diameter

Bending radius dynamic:

15,0 x outer diameter

Operating Voltage UL

Norm	U (AC)	Temperature °C	Test Voltage
gem. AWM Style 2651	300	105	2000

No.of cores			CU-Index	total weight kg/km	Article number	datasheet
3	0,90	2,90	2,70	4,80	52871903	Datenblatt
4	0,90	3,90	3,60	6,44	52871904	Datenblatt
6	0,90	5,90	5,40	9,60	52871906	Datenblatt
8	0,90	7,90	7,20	12,90	52871908	Datenblatt
10	0,90	9,90	9,00	16,10	52871910	Datenblatt
12	0,90	11,90	10,80	19,30	52871912	Datenblatt
14	0,90	13,90	12,60	22,50	52871914	Datenblatt
16	0,90	15,90	14,40	25,80	52871916	Datenblatt
20	0,90	19,90	18,00	32,20	52871920	Datenblatt
22	0,90	21,90	19,80	35,40	52871922	Datenblatt
24	0,90	23,90	21,60	38,64	52871924	Datenblatt
25	0,90	24,90	22,50	40,25	52871925	Datenblatt
26	0,90	25,90	23,40	41,90	52871926	Datenblatt
28	0,90	27,90	25,20	45,00	52871928	Datenblatt
30	0,90	29,90	27,00	48,30	52871930	Datenblatt
34	0,90	33,90	30,60	54,80	52871934	Datenblatt
36	0,90	35,90	32,40	58,00	52871936	Datenblatt
40	0,90	39,90	36,00	64,50	52871940	Datenblatt
44	0,90	43,90	39,60	70,85	52871944	Datenblatt
50	0,90	49,90	45,00	80,50	52871950	Datenblatt
60	0,90	59,90	54,00	96,60	52871960	Datenblatt
64	0,90	63,90	57,60	103,00	52871964	Datenblatt
68	0,90	67,90	61,20	109,60	52871968RZ1
