Farbcodes

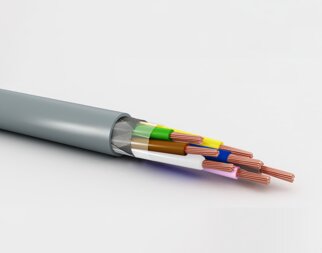

Ader Aderfarbe Code Ader Aderfarbe Code
1 weiß ws 32 gelb-blau gebl
2 braun br 33 grün-rot gnrt
3 grün gn 34 gelb-rot gert
4 gelb ge 35 grün-schwarz gnsw
5 grau gr 36 gelb-schwarz gesw
6 rosa rs 37 grau-blau grbl
7 blau bl 38 rosa-blau rsbl
8 rot rt 39 grau-rot grrt
9 schwarz sw 40 rosa-rot rsrt
10 violett vio 41 grau-schwarz grsw
11 grau-rosa grrs 42 rosa-schwarz rssw
12 rot-blau rtbl 43 blau-schwarz blsw
13 weiß-grün wsgn 44 rot-schwarz rtsw
14 braun-grün brgn 45 weiß-braun-schwarz wsbrsw
15 weß-gelb wsge 46 gelb-grün-schwarz gegnsw
16 gelb-braun gebr 47 grau-rosa-schwarz grrssw
17 weiß-grau wsgr 48 blau-rot-schwarz blrtsw
18 grau-braun grbr 49 weiß-grün-schwarz wsgnsw
19 weiß-rosa wsrs 50 grün-braun-schwarz gnbrsw
20 rosa-braun rsbr 51 weiß-gelb-schwarz wsgesw
21 weiß-blau wsbl 52 gelb-braun-schwarz gebrsw
22 braun-blau brbl 53 weiß-grau-schwarz wsgrsw
23 weiß-rot wsrt 54 grau-braun-schwarz grbrsw
24 braun-rot brrt 55 weiß-rosa-schwarz wsrssw
25 weiß-schwarz wssw 56 rosa-braun-schwarz rsbrsw
26 braun-schwarz brsw 57 weiß-blau-schwarz wsblsw
27 grau-grün grgn 58 brown-blue-black brblsw
28 gelb-grau gegr 59 weiß-rot-schwarz wsrtsw
29 rosa-grün rsgn 60 braun-rot-schwarz brrtsw
30 gelb-rosa gers 61 schwarz-weiß swws
31 grün-blau gnbl
Die Adern werden, in der Außenlage beginnend, durch alle Lagen gleichsinnig fortlaufend gezählt.
Die erste Farbe ist die Grundfarbe.
Die 2. und 3. Farbe wird in Form von abriebfesten Farbringen aufgebracht.
Bei 2- und 3farbigen Adern werden die Zeichen des Farbcodes unmittelbar aneinander gereiht.
Bei Leitungen mit Farbwiederholung beginnt der Farbcode ab der 45. Ader wieder mit weiß (1).

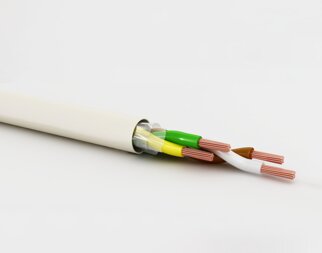

Bei paarig verseilten Adern werden immer die zwei nacheinander genannten Farben verseilt.
Ab dem 23. u. 45. Paar wiederholt sich der Farbcode.

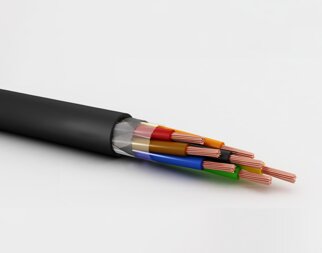

Ader Farbe der Ader Ader Farbe der Ader Ader Farbe der Ader Ader Farbe der Ader
1 schwarz 16 weiß-grün 31 grün-rot 46 grau-braun
2 braun 17 weiß-blau 32 grün-orange 47 grau-rot
3 rot 18 weiß-violett 33 grün-blau 48 grau-orange
4 orange 19 weiß-grau 34 grün-violett 49 grau-gelb
5 gelb 20 braun-schwarz 35 grün-grau 50 grau-grün
6 grün 21 braun-rot 36 grün-weiß 51 grau-blau
7 blau 22 braun-orange 37 gelb-schwarz 52 grau-violett
8 violett 23 braun-gelb 38 gelb-braun 53 grau-weiß
9 grau 24 braun-grün 39 gelb-rot 54 orange-schwarz
10 weiß 25 braun-blau 40 gelb-orange 55 orange-braun
11 weiß-schwarz 26 braun-violett 41 gelb-blau 56 orange-rot
12 weiß-braun 27 braun-grau 42 gelb-violett 57 orange-gelb
13 weiß-rot 28 braun-weiß 43 gelb-grau 58 orange-grün
14 weiß-orange 29 grün-schwarz 44 gelb-weiß 59 orange-blau
15 weiß-gelb 30 grün-braun 45 grau-schwarz 60 orange-violett
Die Adern werden im Zentrum beginnend durch alle Lagen gleichsinnig, fortlaufend nach außen gezählt. Die erste Farbe ist die Grundfarbe.

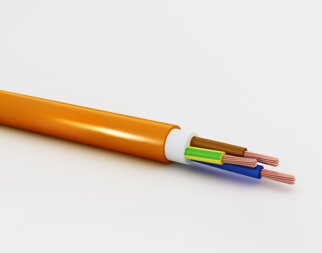

Aderzahl mit Schutzleiter
gn / ge (-J)
ohne Schutzleiter
gn / ge (-0)
2 - bn, bl
3 gn/ge, bn, bl sw, bn, gr
4 gn/ge, bn, sw, gr sw, bn, bl, gr
5 gn/ge, bn, bl, sw, gr gr, bn, bl, sw, sw
6 gn/ge, weitere Adern sw weitere Adern sw
und mehr mit Zifferndruck mit Zifferndruck

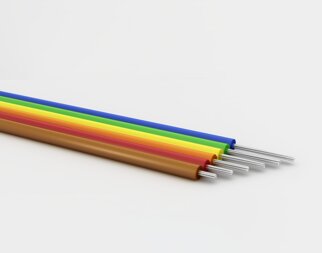

Ader Aderfarbe Code
1 braun br
2 rot rt
3 orange or
4 gelb ge
5 grün gn
6 blau bl
7 violett vio
8 grau gr
9 weiß ws
10 schwarz sw

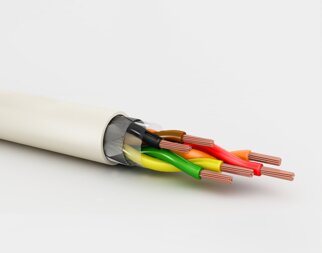

Paar Ader a Ader b Paar Ader a Ader b
1 weiß braun 17 gn-rt ge-rt
2 grün gelb 18 gn-sw ge-sw
3 grau rosa 19 gr-bl gr-bl
4 blau rot 20 gr-rt rs-rt
5 schwarz violett 21 gr-sw rs-sw
6 gr-rs rt-bl 22 bl-sw rt-sw
7 ws-gn br-gn 23 ws br
8 ws-ge ge-br 24 gn ge
9 ws-gr gr-br 25 gr rs
10 ws-rs rs-br 26 bl rt
11 ws-bl br-bl 27 sw vio
12 ws-rt br-rt 28 gr-rs rt-bl
13 ws-sw br-sw 29 ws-gn br-gn
14 gr-gn ge-gr 30 ws-ge gr-br
15 rs-gn ge-rs 31 ws-gr gr-br
16 gn-bl ge-bl 32 ws-rs rs-br

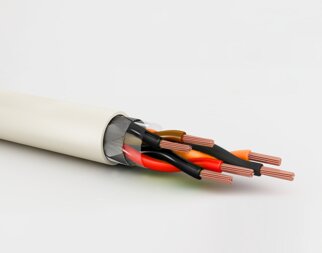

Paar Ader a Ader b Paar Ader a Ader b
1 schwarz braun 13 braun grün
2 schwarz rot 14 braun blau
3 schwarz orange 15 braun violett
4 schwarz gelb 16 braun blau
5 schwarz grün 17 braun weiß
6 schwarz blau 18 rot orange
7 schwarz violett 19 rot gelb
8 schwarz grau 20 rot grün
9 schwarz weiß 21 rot blau
10 braun rot 22 rot violett
11 braun orange 23 rot grau
12 braun gelb 24 rot weiß
