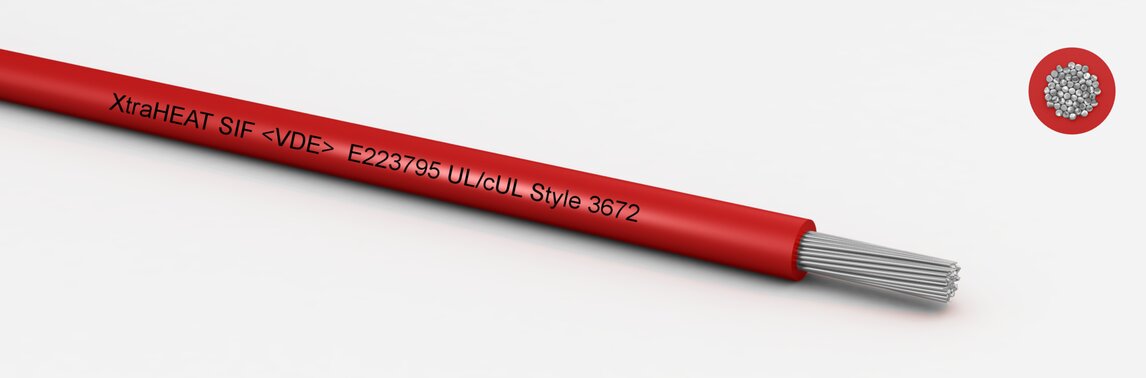

XtraHEAT SIF/VDE - UL/cUL Style 3672
Eigenschaften
halogenfrei
Aufbau
Leiter:
Kupfer verzinnt nach EN 13602
Aderisolation:
Silikon 2G
Zulassung:
nach VDE 0250 Teil502 / UL-AWM 758 / CSA 22.2
Technische Daten
Wandstärke:
0,60 mm
Temperaturbereich in Ruhe:
-40 bis 180 °C
Temperaturbereich in Bewegung:
-40 bis 180 °C
Biegeradius in Ruhe:
5,0 x Außendurchmesser
Betriebsspannung
| Norm | Uo (Vac) | U (Vac) | Temperatur °C | Prüfspannung (AC) |
|---|---|---|---|---|
| VDE | 300 | 300 | 180 | 2000 |
UL-Betriebsspannung
| Norm | U (r.m.s) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| AWM Style 3672 | 300 | 150 | 2000 |
- halogenfrei
- flammwidrig FT2/Horizontal Flame UL/CSA22.2 - 2556
- Korrosivität der Brandgase: IEC60754-2; EN50267-2
Einfarbig
Entsprechend der Anwendung der Kabel, Leitungen und Einzeladern muss die Farbe der Aderisolation nach den jeweils geltenden Normen unterschiedlich gestaltet werden. Eine Übersicht möglicher Farben sowie der zugehörigen Farbcodes finden Sie hier.
Sichtbare Spalten auswählen
InformationQuerschnitt mm²LeiteraufbauAder ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Querschnitt mm² | Leiteraufbau | Ader ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|---|
| 0,50 | EN 60228; Kl. 5 - AWG21 | 2,10 | 4,80 | 9,20 | 113050 | Datenblatt | |
| 0,75 | EN 60228; Kl. 5 - AWG19 | 2,40 | 7,20 | 12,90 | 113075 | Datenblatt | |
| 1,00 | EN 60228; Kl. 5 - AWG18 | 2,50 | 9,60 | 15,50 | 113100 | Datenblatt | |
| 1,50 | EN 60228; Kl. 5 - AWG16 | 3,00 | 14,40 | 22,70 | 113150 | Datenblatt | |
| 2,50 | EN 60228; Kl.5 - AWG14 | 3,60 | 24,00 | 33,70 | 113250 | Datenblatt | |
| 4,00 | EN 60228; Kl.5 - AWG12 | 4,20 | 38,00 | 53,20 | 113400 | Datenblatt | |
| 6,00 | EN 60228; Kl.5 - AWG10 | 5,00 | 58,00 | 80,40 | 113600 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
UL-Recognized
Kanadischer Markt UL-Recognized
Kanadischer Markt UL-Listed
