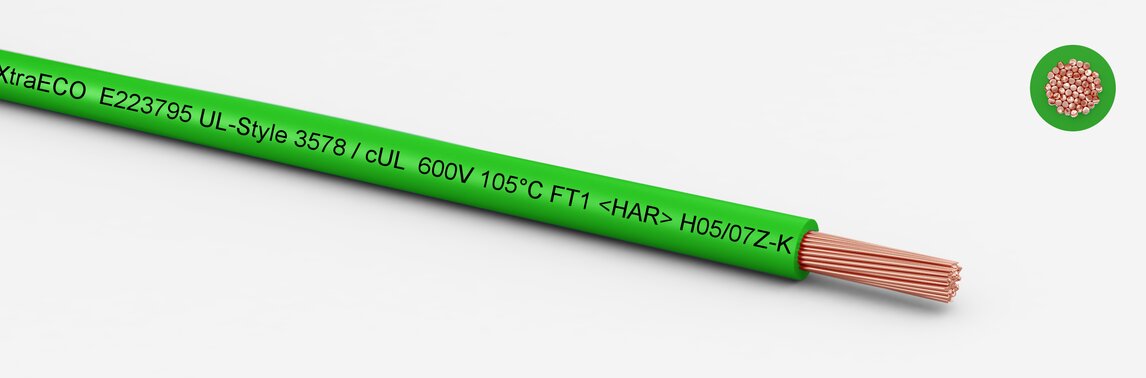

XtraECO VDE-HAR H05/07Z-K - UL/ cUL Litze Style 3578
Aufbau
Leiter:
Kupfer blank nach EN 13602
Aderisolation:
Polyolefin vernetzt EI5/8
Technische Daten
Temperaturbereich in Ruhe:
-40 bis 105 °C
Temperaturbereich in Bewegung:
-30 bis 105 °C
Betriebsspannung
| Norm | Uo (AC) | U (AC) | Temperatur °C | Prüfspannung (AC) |
|---|---|---|---|---|
| H05Z-K 0,50-1,00qmm | 300 | 500 | 90 | 2500 |
| H07Z-K 1,50-10,00qmm | 450 | 750 | 90 | |
| X07Z-K 16,00-25,00qmm | 450 | 750 | 90 |
UL-Betriebsspannung
| Norm | U (AC) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| AWM Style 3578 | 600 | 105 |
- flammwidrig FT2/Horizontal Flame UL/CSA22.2 - 2556
- Halogenfreiheit EN50264EI101; IEC600092-351HF90
- geringe Rauchentwicklung nach EN 61034
- Korrosivität der Brandgase: IEC60754-2; EN50267-2
- toxische Gase: NES02-713; NF X 70-100
- flammwidrig nach CSA 22.2, FT2
Einfarbig
Entsprechend der Anwendung der Kabel, Leitungen und Einzeladern muss die Farbe der Aderisolation nach den jeweils geltenden Normen unterschiedlich gestaltet werden. Eine Übersicht möglicher Farben sowie der zugehörigen Farbcodes finden Sie hier.
Sichtbare Spalten auswählen
InformationQuerschnitt mm²LeiteraufbauAder ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Querschnitt mm² | Leiteraufbau | Ader ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|---|
| 0,50 | EN 60228; Kl. 5 - AWG21 | 2,50 | 4,80 | 11,00 | 430050 | Datenblatt | |
| 0,75 | EN 60228; Kl. 5 - AWG19 | 2,70 | 7,20 | 14,00 | 430075 | Datenblatt | |
| 1,00 | EN 60228; Kl. 5 - AWG18 | 2,80 | 9,60 | 17,00 | 430100 | Datenblatt | |
| 1,50 | EN 60228; Kl. 5 - AWG16 | 3,30 | 14,40 | 22,00 | 430150 | Datenblatt | |
| 2,50 | EN 60228; Kl.5 - AWG14 | 3,80 | 25,00 | 33,00 | 430250 | Datenblatt | |
| 4,00 | EN 60228; Kl.5 - AWG12 | 4,50 | 38,00 | 52,00 | 430400 | Datenblatt | |
| 6,00 | EN 60228; Kl.5 - AWG10 | 5,00 | 58,00 | 72,00 | 430600 | Datenblatt | |
| 10,00 | EN 60228; Kl.5 - AWG8 | 6,60 | 96,00 | 121,00 | 430101 | Datenblatt | |
| 25,00 | EN 60228; Kl.5 - AWG4 | 10,60 | 250,00 | 320,00 | 430251 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
UL-Recognized
Kanadischer Markt UL-Recognized
Kanadischer Markt UL-Listed
nach Harmonisierungsdokument
VDE
