Einzeladern UL/CSA, Xtra Mehrnorm
Einzeladern UL/CSA, PVC / 4-Norm

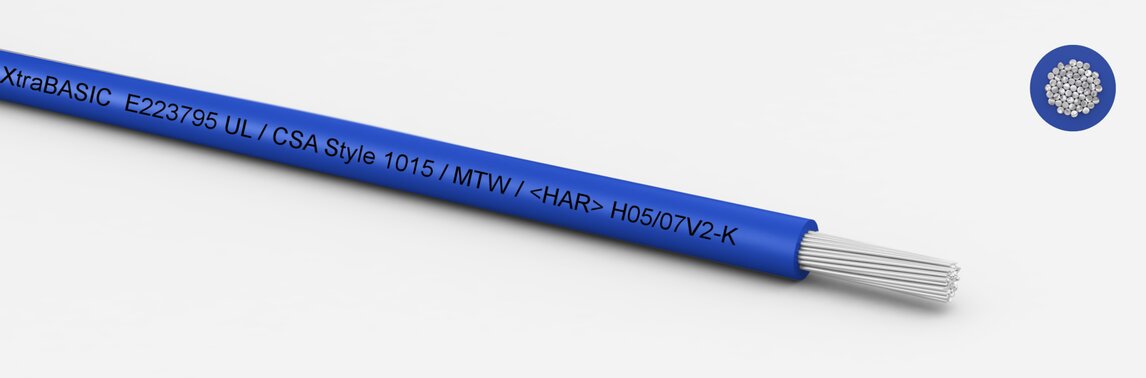

XtraBASIC Style 1015/10269 UL / CSA / HAR / MTW
Eigenschaften
selbstverlöschend
Aufbau
Leiter:
Kupfer verzinnt nach EN 13602
Aderisolation:
UL-PVC 105°C
Aderfarbcode:
einfarbig oder zweifarbig mit 4 Sektoren
Zulassung:
4-Norm HAR/MTW/UL/CSA
Technische Daten
Wandstärke:
0,76 mm
Temperaturbereich in Ruhe:
-40 bis 105 °C
Temperaturbereich in Bewegung:
-10 bis 105 °C
Biegeradius in Ruhe:
6,0 x Außendurchmesser
Biegeradius in Bewegung:
10,0 x Außendurchmesser
Betriebsspannung
| Norm | Uo (AC) | U (AC) | Temperatur °C | Prüfspannung (AC) |
|---|---|---|---|---|
| H05V2-K 0,50-1,00qmm | 300 | 500 | 90 | 2500 |
| H07V2-K 1,00-95,00qmm | 450 | 750 | 90 | 2500 |
UL-Betriebsspannung
| Norm | U (r.m.s) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| AWM Style 1015 | 600 | 105 | 2000 |
| AWM Style 10269 | 1000 | 105 | 3000 |
| MTW UL 1063 | 600 | 90 | 2500 |
| CSA 22.2 no.210 AWM | 600 | 90 | 1500 |
| CSA 22.2 no.127 TEW | 600 | 105 | 2000 |
- selbstverlöschend
- flammwidrig: IEC/EN 60332-1-2
- flammwidrig UL1581 VW-1/UL2556 FV-2; CSA FT1
- Einsatz bis +60°C bei Feuchtigkeit, Öl - MTW
- Einsatz bis +90°C in trockener Umbegung nach MTW
- Ölbeständigkeit nach UL 1581 Table 50.182 - 60°C
- Merkmal: ANSI/NFPA 70 - NEC Art. 310 - MTW
- Merkmal: ANSI/NFPA 79 - Industial Machinery - MTW
Einfarbig
Entsprechend der Anwendung der Kabel, Leitungen und Einzeladern muss die Farbe der Aderisolation nach den jeweils geltenden Normen unterschiedlich gestaltet werden. Eine Übersicht möglicher Farben sowie der zugehörigen Farbcodes finden Sie hier.
Sichtbare Spalten auswählen
InformationQuerschnitt mm²LeiteraufbauAder ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Querschnitt mm² | Leiteraufbau | Ader ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|---|
| 0,50 | EN 60228; Kl. 5 - AWG21 | 2,50 | 4,80 | 10,30 | 173050 | Datenblatt | |
| 0,75 | EN 60228; Kl. 5 - AWG19 | 2,70 | 7,20 | 11,00 | 173075 | Datenblatt | |
| 1,00 | EN 60228; Kl. 5 - AWG18 | 2,80 | 9,60 | 15,70 | 173100 | Datenblatt | |
| 1,50 | EN 60228; Kl. 5 - AWG16 | 3,10 | 14,40 | 21,00 | 173150 | Datenblatt | |
| 2,50 | EN 60228; Kl.5 - AWG14 | 3,65 | 24,00 | 29,90 | 173250 | Datenblatt | |
| 4,00 | EN 60228; Kl.5 - AWG12 | 4,20 | 38,00 | 46,10 | 173400 | Datenblatt | |
| 6,00 | EN 60228; Kl.5 - AWG10 | 4,80 | 58,00 | 66,10 | 173600 | Datenblatt |
