Mehradrige Leitungen UL/CSA, UL-Netzleitungen
Netzleitungen UL, UL-Netzleitungen

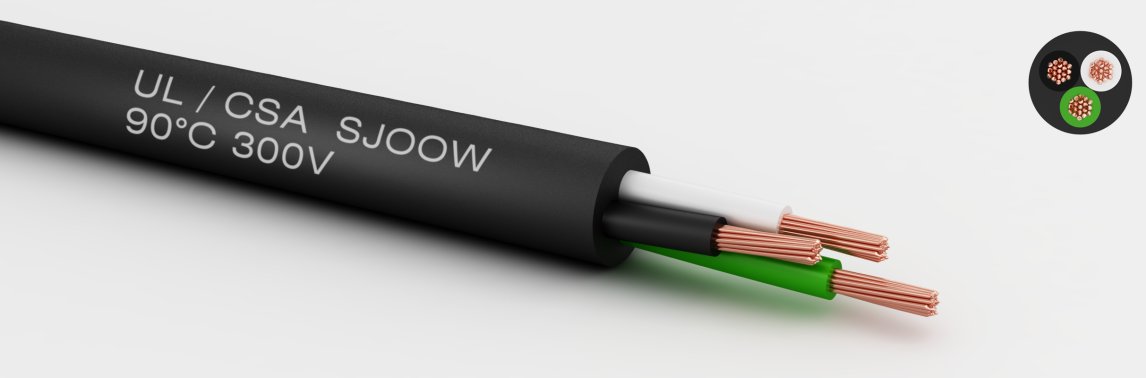

UL/CSA SJOOW
Eigenschaften
gute Witterungsbeständigkeit
weitgehend ölbeständig
Aufbau
Leiter:
Kupfer nach ASTM B-174 blank
Aderisolation:
EI4 / Ethylen-Propylen-Elastomermischung
Aderfarbcode:
ICEA Standard Tabelle 1
Außenmantel:
Neoprene Mantelmischung
Mantelfarbe:
RAL 9005 schwarz
Technische Daten
Temperaturbereich in Ruhe:
-40 bis 90 °C
Temperaturbereich in Bewegung:
-40 bis 90 °C
Isolationswiderstand:
20 MOhm x km bei 20°C (min. )
Betriebsspannung
| Norm | Uo (Vac) | U (Vac) | Temperatur °C | Prüfspannung (Vac) |
|---|---|---|---|---|
| 300 |
UL-Betriebsspannung
| Norm | U (Vac) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| 300 |
- gute Witterungsbeständigkeit
- weitgehend ölbeständig
Sichtbare Spalten auswählen
InformationAderanzahlAWGLeiteraufbauMantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | AWG | Leiteraufbau | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|---|---|
| 2 | 18 | 16x0,254mm | 7,20 | 16,00 | 68,40 | 6S9180230 | Datenblatt | |
| 3 | 10 | Leiter gem. UL62 | 14,60 | 150,00 | 405,00 | 6S9100330 | Datenblatt | |
| 3 | 12 | 65x0,254mm | 11,45 | 96,00 | 213,00 | 6S9120330 | Datenblatt | |
| 3 | 14 | Leiter gem. UL62 | 9,20 | 72,00 | 146,00 | 6S9140330 | Datenblatt | |
| 3 | 16 | 26x0,254mm | 8,40 | 40,50 | 112,00 | 6S9160330 | Datenblatt | |
| 3 | 18 | Leiter gem. UL62 | 7,80 | 23,00 | 130,00 | 6S9180330 | Datenblatt | |
| 4 | 10 | Leiter gem. UL62 | 16,00 | 171,30 | 484,00 | 6S9100430 | Datenblatt | |
| 4 | 12 | Leiter gem. UL62 | 11,90 | 132,00 | 276,00 | 6S9120430 | Datenblatt | |
| 4 | 14 | Leiter gem. UL62 | 10,10 | 96,00 | 6S9140430 | Datenblatt | ||
| 4 | 16 | Leiter gem. UL62 | 9,10 | 54,00 | 142,00 | 6S9160430 | Datenblatt | |
| 4 | 18 | Leiter gem. UL62 | 8,40 | 38,40 | 70,00 | 6S9180430 | Datenblatt |
Zertifikate
RoHS-konform
CE-Kennzeichnung
UK Conformity Assessment
UL-Listed
Canadian Standards Association
