Mehradrige Leitungen, Steuerleitungen
Mehradrige Leitungen, PowerPUR geschirmt

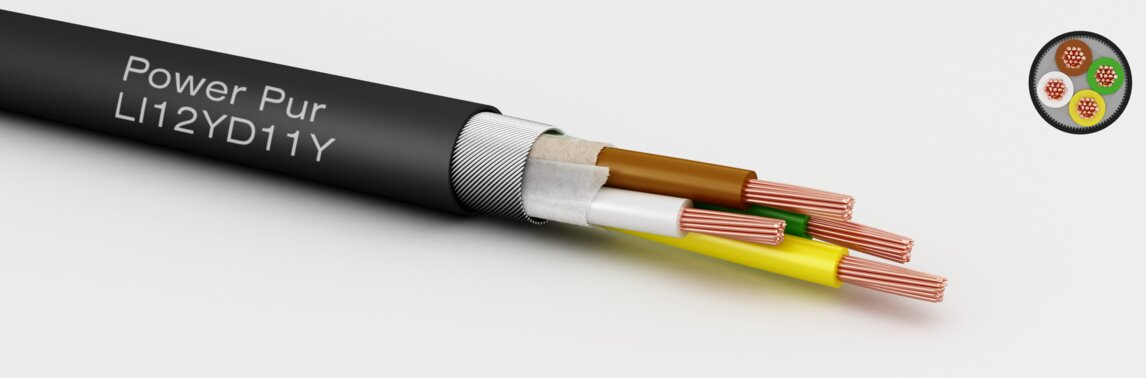

PowerPUR/Li12YD11Y AWG26
Eigenschaften
halogenfrei
hydrolysebeständig
wendelfähig
Aufbau
Leiter:
Kupfer blank nach EN 13602
Leiteraufbau:
18x0,10mm
Aderisolation:
TPE 12Y - thermoplastische Mischung
Aderfarbcode:
DIN 47100
Außenmantel:
PUR 11Y
Mantelfarbe:
RAL 9005 schwarz
Technische Daten
Leiterquerschnitt:
0,14 mm²
Aderdurchmesser:
0,90 mm
Temperaturbereich in Ruhe:
-50 bis 90 °C
Temperaturbereich in Bewegung:
-40 bis 90 °C
Isolationswiderstand:
100 MOhm x km bei 20°C (min. )
Leiterwiderstand:
138,0 Ohm/km bei 20°C (max.)
Biegeradius in Ruhe:
10,0 x Außendurchmesser
Biegeradius in Bewegung:
10,0 x Außendurchmesser
Betriebsspannung
| Norm | Uo (Vac) | U (Vac) | Temperatur °C | Prüfspannung (Vac) |
|---|---|---|---|---|
| 300 | 300 | 1500 |
- halogenfrei
- hydrolysebeständig
- wendelfähig
Sichtbare Spalten auswählen
InformationAderanzahlMantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|
| 2 | 3,20 | 8,90 | 15,50 | G49140231 | Datenblatt | |
| 3 | 3,40 | 10,40 | 18,20 | G49140331 | Datenblatt | |
| 4 | 3,60 | 11,80 | 20,30 | G49140431 | Datenblatt | |
| 5 | 3,90 | 16,30 | 21,30 | G49140531 | Datenblatt | |
| 6 | 4,50 | 17,80 | 27,50 | G49140631 | Datenblatt | |
| 7 | 4,50 | 23,10 | 31,40 | G49140731 | Datenblatt | |
| 8 | 4,80 | 24,50 | 37,70 | G49140831 | Datenblatt | |
| 10 | 5,50 | 29,50 | 46,10 | G49141031 | Datenblatt | |
| 12 | 5,60 | 34,50 | 54,50 | G49141231 | Datenblatt |
Zertifikate
REACH konform
RoHS-konform
CE-Kennzeichnung
UK Conformity Assessment
