Mehradrige Leitungen, Steuerleitungen
Mehradrige Leitungen, PowerPUR geschirmt

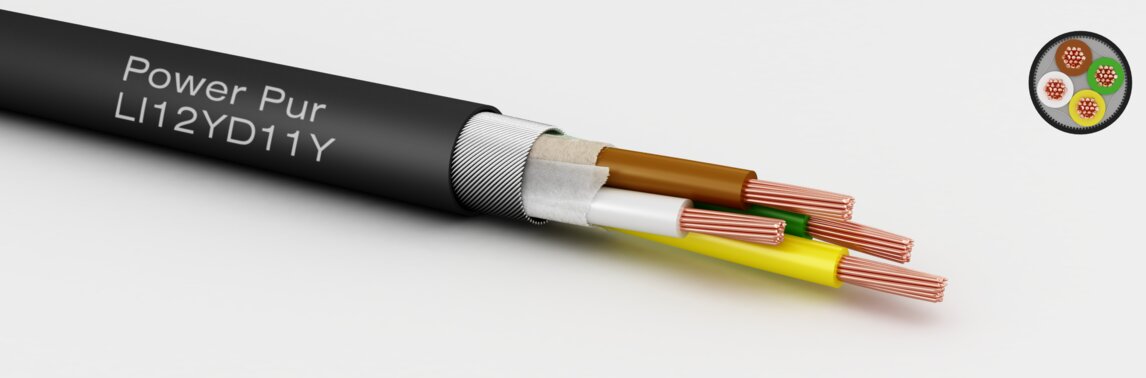

PowerPUR/Li12YD11Y AWG24
Eigenschaften
halogenfrei
hydrolysebeständig
wendelfähig
Aufbau
Leiter:
Kupfer blank nach EN 13602
Leiteraufbau:
32x0,10mm
Aderisolation:
TPE 12Y - thermoplastische Mischung
Aderfarbcode:
DIN 47100
Außenmantel:
PUR 11Y
Mantelfarbe:
RAL 9005 schwarz
Technische Daten
Leiterquerschnitt:
0,25 mm²
Aderdurchmesser:
1,10 mm
Adertoleranz:
0,2
Temperaturbereich in Ruhe:
-50 bis 90 °C
Temperaturbereich in Bewegung:
-40 bis 90 °C
Isolationswiderstand:
100 MOhm x km bei 20°C (min. )
Leiterwiderstand:
77,8 Ohm/km bei 20°C (max.)
Biegeradius in Ruhe:
10,0 x Außendurchmesser
Biegeradius in Bewegung:
10,0 x Außendurchmesser
Betriebsspannung
| Norm | Uo (Vac) | U (Vac) | Temperatur °C | Prüfspannung (Vac) |
|---|---|---|---|---|
| 300 | 300 | 1500 |
- halogenfrei
- hydrolysebeständig
- wendelfähig
Sichtbare Spalten auswählen
InformationAderanzahlMantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|
| 2 | 3,60 | 11,20 | 19,30 | G49250231 | Datenblatt | |
| 3 | 3,80 | 13,80 | 22,50 | G49250331 | Datenblatt | |
| 4 | 4,10 | 20,00 | 31,80 | G49250431 | Datenblatt | |
| 5 | 4,50 | 26,00 | 37,40 | G49250531 | Datenblatt | |
| 6 | 4,80 | 28,50 | 41,50 | G49250631 | Datenblatt | |
| 7 | 5,10 | 33,30 | 46,80 | G49250731 | Datenblatt | |
| 8 | 6,50 | 36,00 | 51,80 | G49250831 | Datenblatt | |
| 10 | 6,70 | 43,50 | 66,20 | G49251031 | Datenblatt | |
| 12 | 6,80 | 51,00 | 80,60 | G49251231 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
