Mehradrige Leitungen, Steuerleitungen
Mehradrige Leitungen, PowerPUR geschirmt

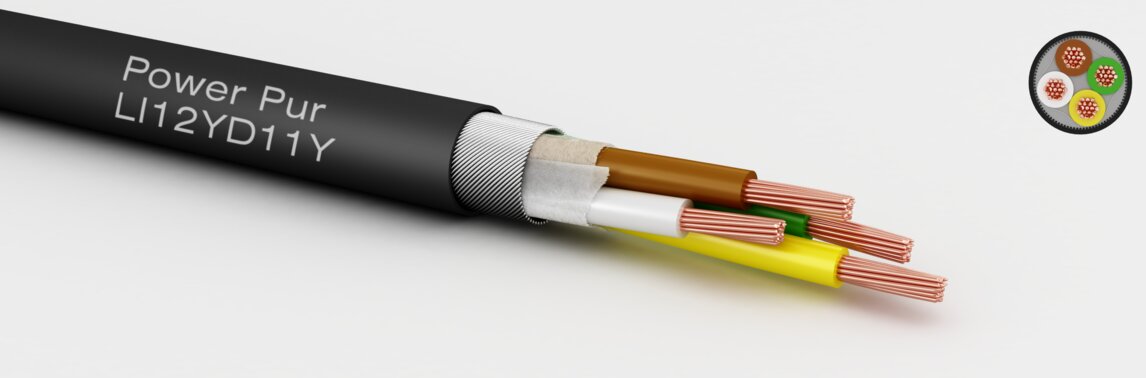

PowerPUR/Li12YD11Y AWG20
Eigenschaften
halogenfrei
hydrolysebeständig
wendelfähig
Aufbau
Leiter:
Kupfer blank nach EN 13602
Leiteraufbau:
28x0,15mm
Aderisolation:
TPE 12Y - thermoplastische Mischung
Aderfarbcode:
DIN 47100
Außenmantel:
PUR 11Y
Mantelfarbe:
RAL 9005 schwarz
Technische Daten
Leiterquerschnitt:
0,50 mm²
Aderdurchmesser:
1,50 mm
Temperaturbereich in Ruhe:
-50 bis 90 °C
Temperaturbereich in Bewegung:
-40 bis 90 °C
Isolationswiderstand:
100 MOhm x km bei 20°C (min. )
Leiterwiderstand:
39,0 Ohm/km bei 20°C (max.)
Biegeradius in Ruhe:
10,0 x Außendurchmesser
Biegeradius in Bewegung:
10,0 x Außendurchmesser
Betriebsspannung
| Norm | Uo (Vac) | U (Vac) | Temperatur °C | Prüfspannung (Vac) |
|---|---|---|---|---|
| 300 | 1500 |
- halogenfrei
- hydrolysebeständig
- wendelfähig
Sichtbare Spalten auswählen
InformationAderanzahlMantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|
| 2 | 4,50 | 24,30 | 33,60 | G49500231 | Datenblatt | |
| 3 | 4,70 | 29,80 | 40,10 | G49500331 | Datenblatt | |
| 4 | 5,10 | 37,50 | 47,50 | G49500431 | Datenblatt | |
| 5 | 5,50 | 43,00 | 56,40 | G49500531 | Datenblatt | |
| 6 | 6,30 | 51,00 | 71,20 | G49500631 | Datenblatt | |
| 7 | 6,80 | 57,00 | 78,60 | G49500731 | Datenblatt | |
| 8 | 7,50 | 72,00 | 95,20 | G49500831 | Datenblatt | |
| 10 | 8,10 | 96,00 | 123,40 | G49501031 | Datenblatt | |
| 12 | 8,20 | 120,00 | 151,60 | G49501231 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
