Mehradrige Leitungen, Steuerleitungen
Mehradrige Leitungen, PowerPUR - ungeschirmt

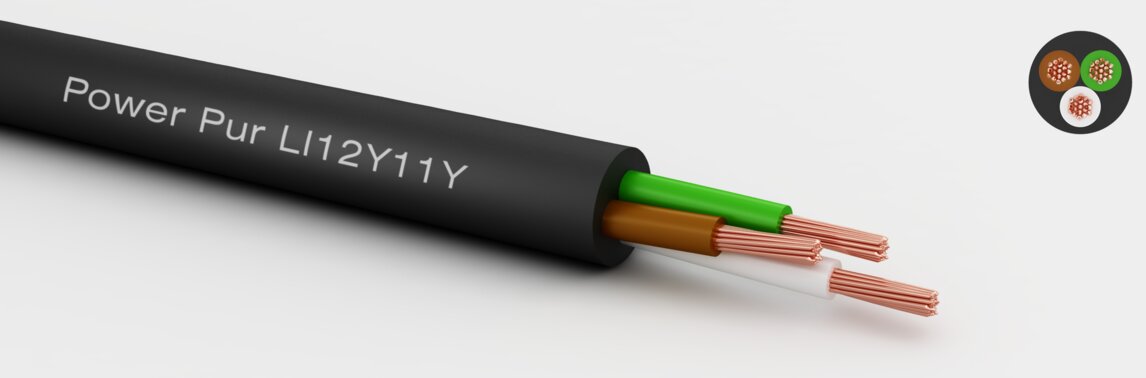

PowerPUR/Li12Y11Y AWG22
Eigenschaften
halogenfrei
schleppkettenfähig
hydrolysebeständig
wendelfähig
Aufbau
Leiter:
Kupfer blank nach EN 13602
Leiteraufbau:
19x0,15mm
Aderisolation:
TPE 12Y - thermoplastische Mischung
Aderfarbcode:
DIN 47100
Außenmantel:
PUR 11Y
Mantelfarbe:
RAL 9005 schwarz
Technische Daten
Leiterquerschnitt:
0,34 mm²
Aderdurchmesser:
1,30 mm
Adertoleranz:
±0,10
Temperaturbereich in Ruhe:
-50 bis 90 °C
Temperaturbereich in Bewegung:
-40 bis 90 °C
Isolationswiderstand:
20 MOhm x km bei 20°C (min. )
Leiterwiderstand:
56,0 Ohm/km bei 20°C (max.)
Biegeradius in Ruhe:
10,0 x Außendurchmesser
Biegeradius in Bewegung:
10,0 x Außendurchmesser
Betriebsspannung
| Norm | Uo (Vac) | U (Vac) | Temperatur °C | Prüfspannung (Vac) |
|---|---|---|---|---|
| 300 | 1500 |
- halogenfrei
- schleppkettenfähig
- hydrolysebeständig
- wendelfähig
Sichtbare Spalten auswählen
InformationAderanzahlMantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|
| 2 | 3,80 | 6,60 | 19,80 | U49340231 | Datenblatt | |
| 3 | 4,00 | 9,80 | 21,30 | U49340331 | Datenblatt | |
| 4 | 4,30 | 13,10 | 26,30 | U49340431 | Datenblatt | |
| 5 | 4,70 | 16,30 | 32,10 | U49340531 | Datenblatt | |
| 6 | 5,10 | 19,60 | 37,40 | U49340631 | Datenblatt | |
| 7 | 5,50 | 23,00 | 42,70 | U49340731 | Datenblatt | |
| 8 | 6,40 | 26,10 | 54,60 | U49340831 | Datenblatt | |
| 10 | 6,80 | 32,30 | 62,60 | U49341031 | Datenblatt | |
| 12 | 7,20 | 39,20 | 70,60 | U49341231 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
