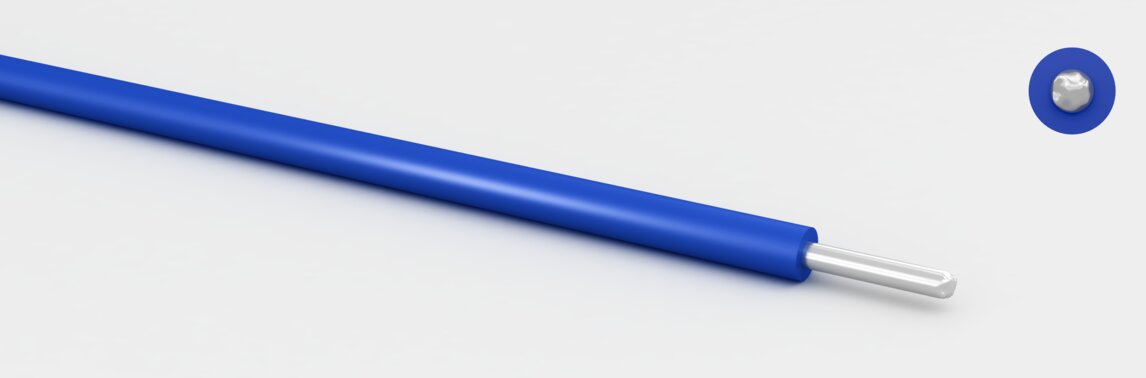

Yv in Anlehnung an VDE 0812

Aufbau Technische Daten Eigenschaften Farbvarianten

Aufbau

Leiter:

Kupfer verzinnt nach EN 13602

Aderisolation:

PVC nach VDE 0207 / EN 50363-3

Technische Daten

Temperaturbereich in Ruhe:

-30 bis 70 °C

Temperaturbereich in Bewegung:

-5 bis 70 °C

Isolationswiderstand:

20 MOhm x km bei 20°C (min. )

Leiterwiderstand:

256,0 Ohm/km bei 20°C (max.)

Biegeradius in Ruhe:

10,0 x Außendurchmesser

Biegeradius in Bewegung:

15,0 x Außendurchmesser

Einfarbig

Entsprechend der Anwendung der Kabel, Leitungen und Einzeladern muss die Farbe der Aderisolation nach den jeweils geltenden Normen unterschiedlich gestaltet werden. Eine Übersicht möglicher Farben sowie der zugehörigen Farbcodes finden Sie hier.

Querschnitt mm²	Leiteraufbau	Ader ∅ (mm)	Prüfspannung (V)	Betriebsspannung (V)	CU-Zahl (/km)	Gesamtgewicht kg/km	Artikelnummer	Datenblatt
0,07	1x0,30mm	0,70	800	350	0,70	1,20	001030	Datenblatt
0,13	1x0,40mm	0,80	1200	500	1,20	1,80	001040	Datenblatt
0,20	1x0,50mm	0,90	1200	500	1,90	2,60	001050	Datenblatt
0,20	1x0,50mm	1,10	2500	900	1,90	3,10	001051	Datenblatt
0,29	1x0,60mm	1,10	2500	900	2,90	3,70	001060	Datenblatt
0,50	1x0,80mm	1,40	2500	900	4,80	6,20	001080	Datenblatt
0,79	1x1,00mm	1,80	2500	900	7,70	10,20	001100	Datenblatt
1,54	1x1,40mm	2,20	2500	900	14,40	17,40	001140	Datenblatt
