Einzeladern UL/CSA, PVC

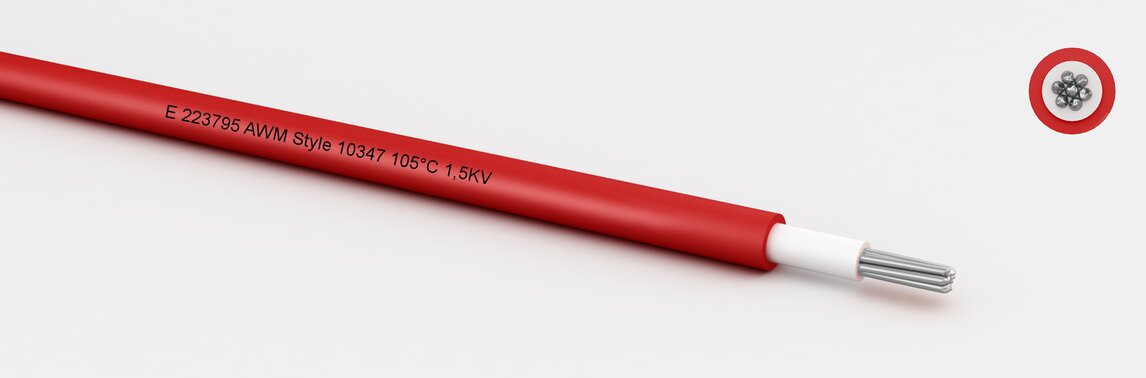

UL/cUL Style 10347 doppelt isoliert 1,5kV
Eigenschaften
selbstverlöschend
Aufbau
Leiter:
Kupfer verzinnt nach EN 13602
Aderisolation:
UL-PVC 105°C
Aderfarbcode:
natur
Außenmantel:
UL-PVC 105°C
Zulassung:
UL 758 - AWM / CSA C22.2 No. 210
Mantelfarbe:
optional
Technische Daten
Temperaturbereich in Ruhe:
-30 bis 105 °C
Temperaturbereich in Bewegung:
-10 bis 105 °C
Isolationswiderstand:
20 MOhm x km bei 20°C (min. )
UL-Betriebsspannung
| Norm | U (AC) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| gem. AWM Style 10347 | 1500 | 105 | 4000 |
- selbstverlöschend
- flammwidrig UL1581-1080/UL2556-VW-1/FV-2 Vertical
Einfarbig
Entsprechend der Anwendung der Kabel, Leitungen und Einzeladern muss die Farbe der Aderisolation nach den jeweils geltenden Normen unterschiedlich gestaltet werden. Eine Übersicht möglicher Farben sowie der zugehörigen Farbcodes finden Sie hier.
Sichtbare Spalten auswählen
InformationAWGLeiteraufbauMantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| AWG | Leiteraufbau | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|---|
| 28 | 7x0,127mm | 1,85 | 0,90 | 161287 | Datenblatt | ||
| 26 | 7x0,160mm | 1,90 | 1,40 | 6,00 | 161267 | Datenblatt | |
| 24 | 7x0,200mm | 2,00 | 2,10 | 7,00 | 161247 | Datenblatt | |
| 22 | 7x0,254mm | 2,20 | 3,30 | 9,00 | 161227 | Datenblatt | |
| 20 | 16x0,20mm | 2,40 | 4,80 | 11,00 | 161200 | Datenblatt | |
| 18 | 28x0,20mm | 2,80 | 8,50 | 18,00 | 161180 | Datenblatt | |
| 16 | 41x0,203mm | 3,00 | 13,50 | 21,00 | 161160 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
UL-Recognized
Kanadischer Markt UL-Recognized
Kanadischer Markt UL-Listed
