Einzeladern UL/CSA, PVC

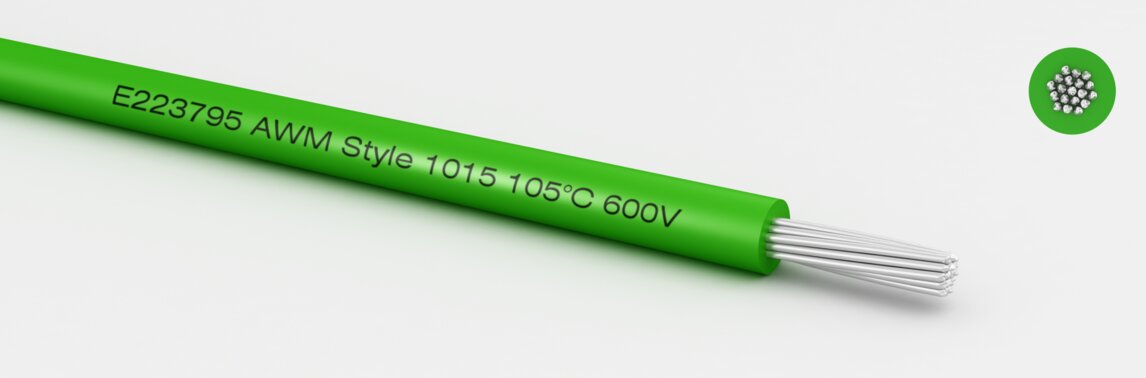

UL/ cUL Style 1015
Eigenschaften
selbstverlöschend
Aufbau
Leiter:
Kupfer verzinnt nach EN 13602
Aderisolation:
UL-PVC 105°C
Aderfarbcode:
einfarbig oder zweifarbig mit Längsstreifen
Zulassung:
UL 758 - AWM / CSA C22.2 No. 210
Technische Daten
Wandstärke:
0,76 mm
Temperaturbereich in Ruhe:
-30 bis 105 °C
Temperaturbereich in Bewegung:
-10 bis 105 °C
Isolationswiderstand:
20 MOhm x km bei 20°C (min. )
UL-Betriebsspannung
| Norm | U (AC) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| AWM Style 1015 | 600 | 105 | 2000 |
- selbstverlöschend
- flammwidrig UL1581 VW-1/UL2556 FV-2; CSA FT1
Einfarbig
Entsprechend der Anwendung der Kabel, Leitungen und Einzeladern muss die Farbe der Aderisolation nach den jeweils geltenden Normen unterschiedlich gestaltet werden. Eine Übersicht möglicher Farben sowie der zugehörigen Farbcodes finden Sie hier.
Sichtbare Spalten auswählen
InformationAWGLeiteraufbauAder ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| AWG | Leiteraufbau | Ader ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|---|
| 24 | 7x0,203mm | 2,20 | 2,10 | 7,20 | 121247 | Datenblatt | |
| 22 | 7x0,254mm | 2,35 | 3,30 | 9,00 | 121227 | Datenblatt | |
| 22 | 19x0,160mm | 2,45 | 3,80 | 9,50 | 121229 | Datenblatt | |
| 20 | 18x0,203mm | 2,70 | 5,50 | 12,80 | 121200 | Datenblatt | |
| 18 | 28x0,20mm | 2,90 | 8,50 | 16,50 | 121180 | Datenblatt | |
| 16 | 41x0,203mm | 3,30 | 13,50 | 24,10 | 121160 | Datenblatt | |
| 14 | 19x0,375mm | 3,60 | 20,00 | 30,40 | 121140 | Datenblatt | |
| 12 | 19x0,475mm | 4,00 | 32,70 | 43,80 | 121120 | Datenblatt | |
| 10 | 105x0,254mm | 5,10 | 52,40 | 65,00 | 121100 | Datenblatt | |
| 8 | 72x0,39mm | 6,60 | 84,00 | 110,00 | 121800 | Datenblatt | |
| 6 | 266x0,25mm | 8,70 | 137,00 | 180,00 | 121600 | Datenblatt | |
| 4 | ca. 196x0,40mm | 9,90 | 212,00 | 287,00 | 121400 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
UL-Recognized
Kanadischer Markt UL-Recognized
Kanadischer Markt UL-Listed
