Einzeladern, PVC

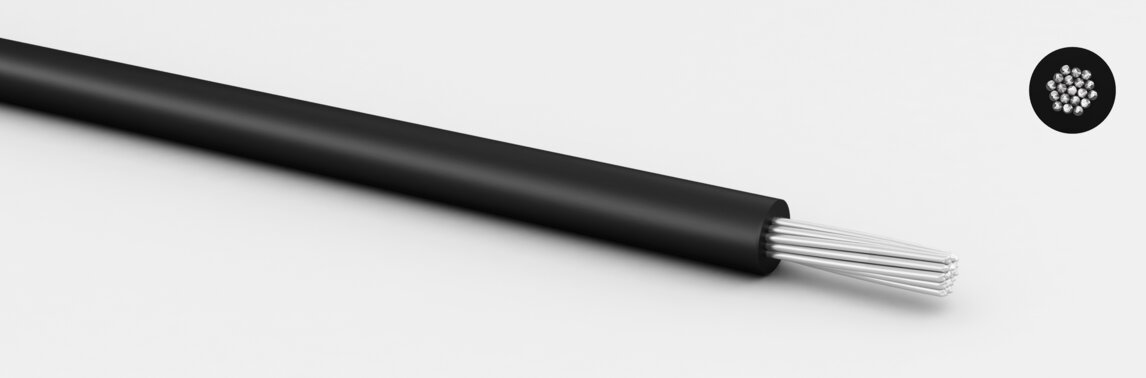

MW-C Litze nach MIL-W 76B/VDE0881
Eigenschaften
flammwidrig
Säure- und Laugenbeständig
selbstverlöschend
Aufbau
Leiter:
Kupfer verzinnt nach EN 13602
Aderisolation:
PVC
Aderfarbcode:
einfarbig oder zweifarbig mit Ringdruck
Zulassung:
in Anlehn. an VDE 0881 und MIL-W-76B
Technische Daten
Temperaturbereich in Ruhe:
-55 bis 80 °C
Temperaturbereich in Bewegung:
-20 bis 80 °C
Biegeradius in Ruhe:
5,0 x Außendurchmesser
Biegeradius in Bewegung:
10,0 x Außendurchmesser
Betriebsspannung
| Norm | Uo (Vac) | U (Vac) | Temperatur °C | Prüfspannung (Vac) |
|---|---|---|---|---|
| 1000 |
- flammwidrig
- ölbeständig
- Säure- und Laugenbeständig
- selbstverlöschend
Sichtbare Spalten auswählen
InformationAWGLeiteraufbauAder ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| AWG | Leiteraufbau | Ader ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|---|
| 24 | 7x0,203mm | 1,40 | 2,10 | 4,00 | 167247 | Datenblatt | |
| 22 | 7x0,254mm | 1,60 | 3,30 | 5,60 | 167227 | Datenblatt | |
| 20 | 7x0,320mm | 1,80 | 5,60 | 8,10 | 167207 | Datenblatt | |
| 18 | 19x0,254mm | 2,10 | 9,60 | 12,30 | 167189 | Datenblatt | |
| 16 | 19x0,287mm | 2,30 | 13,50 | 16,40 | 167169 | Datenblatt | |
| 14 | 19x0,375mm | 2,60 | 20,00 | 33,00 | 167149 | Datenblatt | |
| 12 | 19x0,455mm | 3,10 | 32,00 | 167129 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
VDE
