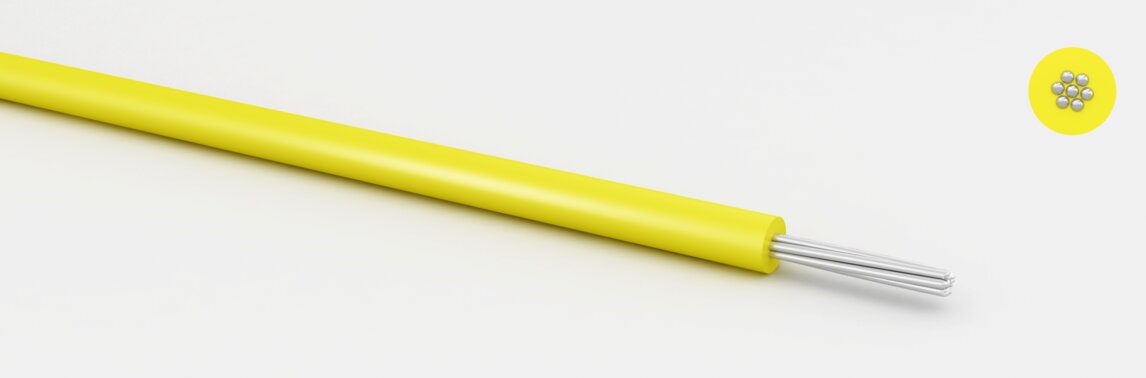

Einzeladern, PVC
LiY in Anlehnung an VDE 0812
Eigenschaften
flammwidrig
selbstverlöschend
Aufbau
Aderisolation:
PVC nach VDE 0207 / EN 50363-3
Aderfarbcode:
einfarbig oder zweifarbig mit Ringdruck
Technische Daten
Temperaturbereich in Ruhe:
-30 bis 70 °C
Temperaturbereich in Bewegung:
-5 bis 70 °C
Isolationswiderstand:
20 MOhm x km bei 20°C (min. )
Biegeradius in Ruhe:
5,0 x Außendurchmesser
Biegeradius in Bewegung:
10,0 x Außendurchmesser
- flammwidrig
- selbstverlöschend
Einfarbig
Entsprechend der Anwendung der Kabel, Leitungen und Einzeladern muss die Farbe der Aderisolation nach den jeweils geltenden Normen unterschiedlich gestaltet werden. Eine Übersicht möglicher Farben sowie der zugehörigen Farbcodes finden Sie hier.
Sichtbare Spalten auswählen
InformationQuerschnitt mm²LeiteraufbauAder ∅ (mm)Prüfspannung (V)Betriebsspannung (V)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Querschnitt mm² | Leiteraufbau | Ader ∅ (mm) | Prüfspannung (V) | Betriebsspannung (V) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|---|---|---|
| 0,14 | 18x0,10mm | 1,10 | 1200 | 500 | 1,40 | 2,60 | 101014 | Datenblatt | |
| 0,22 | 7x0,20mm | 1,10 | 1200 | 500 | 2,10 | 3,00 | 101022 | Datenblatt | |
| 0,25 | 14x0,15mm | 1,30 | 2500 | 900 | 2,40 | 4,20 | 101025 | Datenblatt | |
| 0,34 | 7x0,25mm | 1,60 | 2500 | 900 | 3,40 | 6,00 | 101034 | Datenblatt | |
| 0,50 | 16x0,20mm | 1,80 | 2500 | 900 | 4,80 | 7,80 | 101050 | Datenblatt | |
| 0,75 | 24x0,20mm | 2,00 | 2500 | 900 | 7,20 | 10,80 | 101075 | Datenblatt | |
| 1,00 | 32x0,20mm | 2,10 | 2500 | 900 | 9,60 | 13,20 | 101100 | Datenblatt | |
| 1,50 | 30x0,25mm | 2,60 | 2500 | 900 | 14,40 | 19,60 | 101150 | Datenblatt | |
| 2,50 | 50x0,25mm | 3,60 | 2500 | 900 | 24,00 | 33,70 | 101250 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
