Einzeladern, PVC
Einzeladern, harmonisierte Leitung

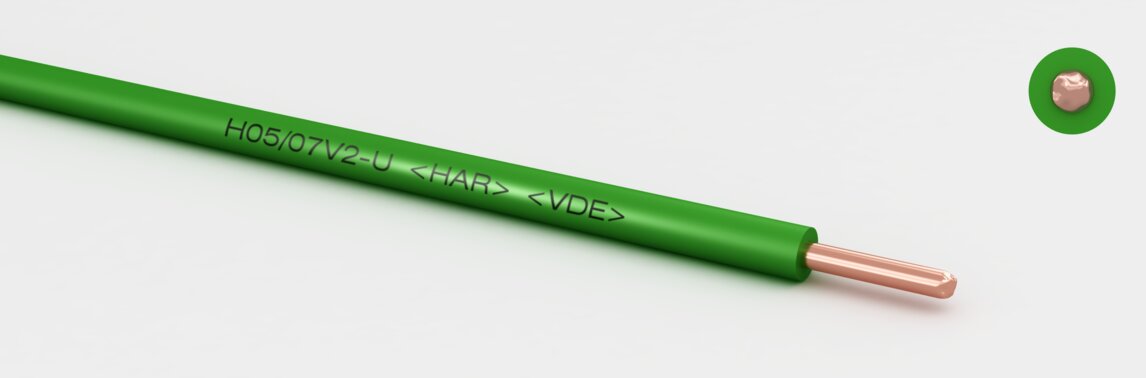

H05/07V2-U nach EN 50525-2-31
Eigenschaften
flammwidrig
wärmebeständig
selbstverlöschend
Aufbau
Leiter:
Kupfer blank nach EN 13602
Aderisolation:
PVC wärmebeständig
Zulassung:
VDE 0285 / EN 50525
Technische Daten
Temperaturbereich in Ruhe:
-30 bis 90 °C
Temperaturbereich in Bewegung:
-5 bis 90 °C
Betriebsspannung
| Norm | Uo (AC) | U (AC) | Temperatur °C | Prüfspannung (AC) |
|---|---|---|---|---|
| H05V2-U 0,50-1,00qmm | 300 | 500 | 90 | 2000 |
| H07V2-U 1,50-2,50qmm | 450 | 750 | 90 | 2500 |
- flammwidrig
- wärmebeständig
- selbstverlöschend
Einfarbig
Entsprechend der Anwendung der Kabel, Leitungen und Einzeladern muss die Farbe der Aderisolation nach den jeweils geltenden Normen unterschiedlich gestaltet werden. Eine Übersicht möglicher Farben sowie der zugehörigen Farbcodes finden Sie hier.
Sichtbare Spalten auswählen
InformationQuerschnitt mm²LeiteraufbauAder ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Querschnitt mm² | Leiteraufbau | Ader ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|---|
| 0,50 | 1x0,80mm | 2,10 | 4,80 | 8,50 | 312050 | Datenblatt | |
| 0,75 | 1x0,98mm | 2,30 | 7,20 | 11,00 | 312075 | Datenblatt | |
| 1,00 | 1x1,13mm | 2,45 | 9,00 | 14,00 | 312100 | Datenblatt | |
| 1,50 | 1x1,38mm | 2,90 | 14,40 | 20,50 | 312150 | Datenblatt | |
| 2,50 | 1x1,78mm | 3,55 | 24,00 | 32,00 | 312250 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
nach Harmonisierungsdokument
