Mehradrige Leitungen, PVC-geschirmt

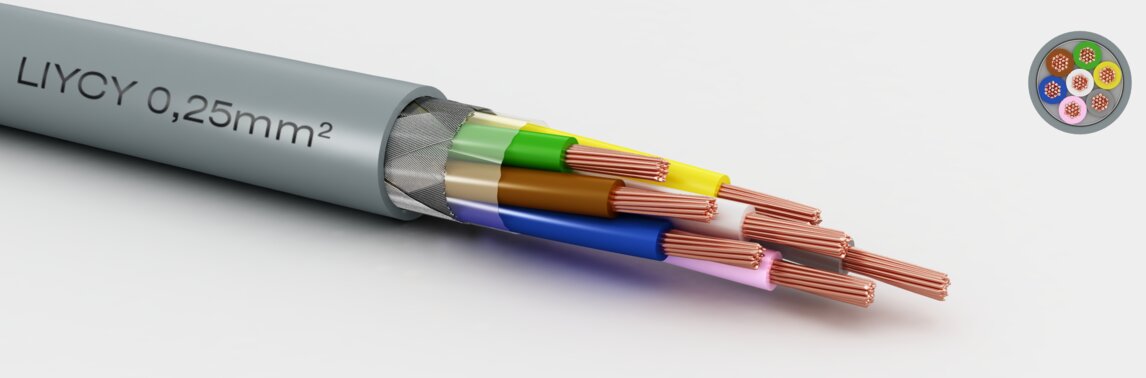

LiYCY 0,25mm²
Eigenschaften
flammwidrig
selbstverlöschend
Aufbau
Leiter:
Kupfer blank nach EN 13602
Leiteraufbau:
14x0,15mm
Aderisolation:
PVC nach VDE 0207 / EN 50363-3
Aderfarbcode:
DIN 47100
Außenmantel:
PVC nach VDE 0207 / EN 50363-4
Mantelfarbe:
RAL 7001 silbergrau
Technische Daten
Leiterquerschnitt:
0,25 mm²
Aderdurchmesser:
1,30 mm
Adertoleranz:
±0,10
Temperaturbereich in Ruhe:
-40 bis 80 °C
Temperaturbereich in Bewegung:
-5 bis 70 °C
Isolationswiderstand:
20 MOhm x km bei 20°C (min. )
Leiterwiderstand:
79,9 Ohm/km bei 20°C (max.)
Biegeradius in Ruhe:
15,0 x Außendurchmesser
Wandstärke:
0,60 mm
Betriebsspannung
| Norm | Uo (Vac) | U (Vac) | Temperatur °C | Prüfspannung (Vac) |
|---|---|---|---|---|
| 500 | 1500 |
- flammwidrig
- selbstverlöschend
Sichtbare Spalten auswählen
InformationAderanzahlMantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|
| 1 | 2,80 | 7,80 | 27,00 | 701250111 | Datenblatt | |
| 2 | 4,30 | 16,10 | 31,00 | 701250211 | Datenblatt | |
| 3 | 4,50 | 16,50 | 36,00 | 701250311 | Datenblatt | |
| 4 | 4,90 | 21,00 | 40,00 | 701250411 | Datenblatt | |
| 5 | 5,30 | 24,50 | 51,00 | 701250511 | Datenblatt | |
| 6 | 5,80 | 27,50 | 58,00 | 701250611 | Datenblatt | |
| 7 | 5,80 | 44,00 | 82,00 | 701250711 | Datenblatt | |
| 8 | 6,40 | 44,00 | 82,00 | 701250811 | Datenblatt | |
| 10 | 6,90 | 52,00 | 85,00 | 701251011 | Datenblatt | |
| 12 | 7,40 | 59,00 | 90,00 | 701251211 | Datenblatt | |
| 16 | 8,40 | 69,50 | 110,00 | 701251611 | Datenblatt | |
| 20 | 9,30 | 82,00 | 152,00 | 701252011 | Datenblatt | |
| 24 | 10,30 | 112,00 | 163,00 | 701252411 | Datenblatt | |
| 32 | 11,00 | 138,00 | 204,00 | 701253211 | Datenblatt | |
| 36 | 11,60 | 148,00 | 219,00 | 701253611 | Datenblatt | |
| 42 | 12,40 | 152,00 | 269,00 | 701254211 | Datenblatt | |
| 48 | 13,30 | 168,00 | 317,00 | 701254811 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
