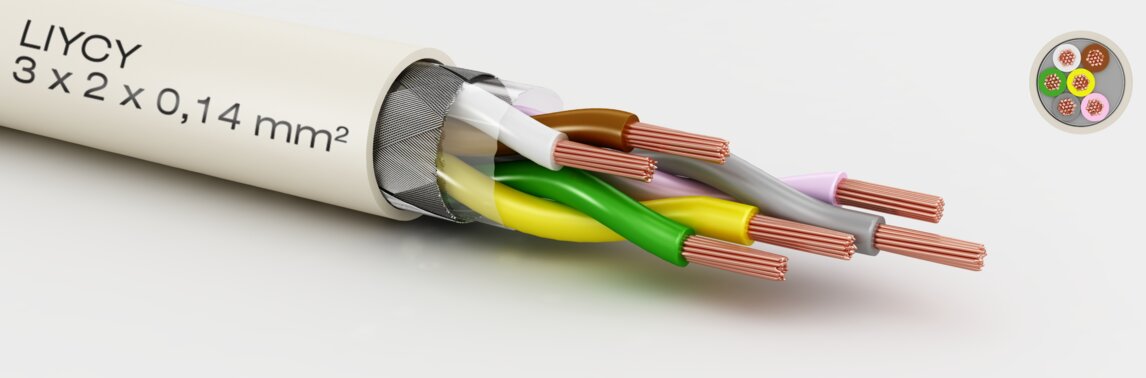

LiYCY 0,14mm² paarig verseilt
Eigenschaften
flammwidrig
selbstverlöschend
Aufbau
Leiter:
Kupfer blank nach EN 13602
Leiteraufbau:
18x0,10mm
Aderisolation:
PVC nach VDE 0207 / EN 50363-3
Aderfarbcode:
DIN 47100
Außenmantel:
PVC nach VDE 0207 / EN 50363-4
Mantelfarbe:
RAL 7032 kieselgrau
Technische Daten
Leiterquerschnitt:
0,14 mm²
Aderdurchmesser:
1,05 mm
Adertoleranz:
0,15
Temperaturbereich in Ruhe:
-30 bis 80 °C
Temperaturbereich in Bewegung:
-5 bis 70 °C
Isolationswiderstand:
20 MOhm x km bei 20°C (min. )
Leiterwiderstand:
148,0 Ohm/km bei 20°C (max.)
Biegeradius in Ruhe:
15,0 x Außendurchmesser
Wandstärke:
0,60 mm
Betriebsspannung
| Norm | Uo (Vac) | U (Vac) | Temperatur °C | Prüfspannung (Vac) |
|---|---|---|---|---|
| 350 | 1200 |
- flammwidrig
- selbstverlöschend
Sichtbare Spalten auswählen
InformationPaarzahlMantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Paarzahl | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|
| 2 | 5,40 | 18,50 | 40,00 | 901140221 | Datenblatt | |
| 3 | 5,60 | 28,50 | 49,00 | 901140321 | Datenblatt | |
| 4 | 6,00 | 33,50 | 56,00 | 901140421 | Datenblatt | |
| 5 | 6,50 | 37,00 | 66,00 | 901140521 | Datenblatt | |
| 6 | 7,10 | 48,50 | 86,00 | 901140621 | Datenblatt | |
| 8 | 7,70 | 62,00 | 97,00 | 901140821 | Datenblatt | |
| 10 | 8,70 | 59,00 | 109,00 | 901141021 | Datenblatt | |
| 12 | 9,30 | 66,00 | 141,00 | 901141221 | Datenblatt | |
| 14 | 10,50 | 74,00 | 148,00 | 901141421 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
