Mehradrige Leitungen, PVC - ungeschirmt

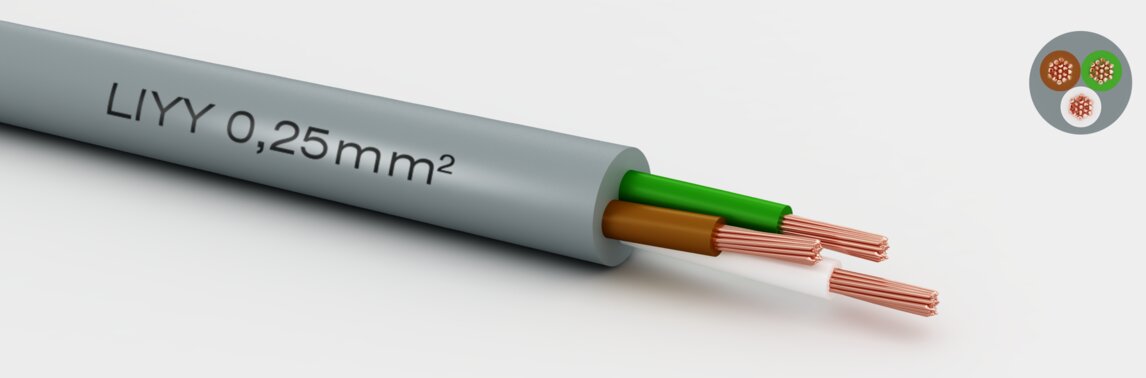

LiYY 0,25mm²
Eigenschaften
flammwidrig
selbstverlöschend
Aufbau
Leiter:
Kupfer blank nach EN 13602
Leiteraufbau:
14x0,15mm
Aderisolation:
PVC nach VDE 0207 / EN 50363-3
Aderfarbcode:
DIN 47100
Außenmantel:
PVC nach VDE 0207 / EN 50363-4
Mantelfarbe:
RAL 7001 silbergrau
Technische Daten
Leiterquerschnitt:
0,25 mm²
Aderdurchmesser:
1,30 mm
Adertoleranz:
±0,10
Temperaturbereich in Ruhe:
-40 bis 80 °C
Temperaturbereich in Bewegung:
-5 bis 70 °C
Isolationswiderstand:
20 MOhm x km bei 20°C (min. )
Leiterwiderstand:
79,9 Ohm/km bei 20°C (max.)
Biegeradius in Ruhe:
15,0 x Außendurchmesser
Betriebsspannung
| Norm | Uo (Vac) | U (Vac) | Temperatur °C | Prüfspannung (Vac) |
|---|---|---|---|---|
| 500 | 1500 |
- flammwidrig
- selbstverlöschend
Sichtbare Spalten auswählen
InformationAderanzahlMantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|
| 2 | 3,80 | 4,80 | 20,27 | 601250211 | Datenblatt | |
| 3 | 4,10 | 7,20 | 22,00 | 601250311 | Datenblatt | |
| 4 | 4,30 | 10,20 | 26,00 | 601250411 | Datenblatt | |
| 5 | 4,80 | 12,00 | 30,00 | 601250511 | Datenblatt | |
| 6 | 5,20 | 14,40 | 40,40 | 601250611 | Datenblatt | |
| 7 | 5,30 | 16,80 | 42,00 | 601250711 | Datenblatt | |
| 8 | 5,90 | 19,20 | 49,00 | 601250811 | Datenblatt | |
| 10 | 6,80 | 24,00 | 57,00 | 601251011 | Datenblatt | |
| 12 | 6,80 | 29,00 | 66,00 | 601251211 | Datenblatt | |
| 16 | 7,60 | 40,70 | 84,00 | 601251611 | Datenblatt | |
| 20 | 8,80 | 51,00 | 112,00 | 601252011 | Datenblatt | |
| 24 | 9,40 | 61,00 | 120,00 | 601252411 | Datenblatt | |
| 25 | 9,70 | 60,00 | 142,00 | 601252511 | Datenblatt | |
| 32 | 10,40 | 81,00 | 164,00 | 601253211 | Datenblatt | |
| 36 | 11,10 | 86,40 | 182,00 | 601253611 | Datenblatt | |
| 42 | 12,40 | 107,00 | 211,00 | 601254211 | Datenblatt | |
| 48 | 12,80 | 125,00 | 245,00 | 601254811 | Datenblatt | |
| 52 | 13,80 | 147,00 | 324,00 | 601255211 | Datenblatt |
Zertifikate
RoHS-konform
CE-Kennzeichnung
UK Conformity Assessment
