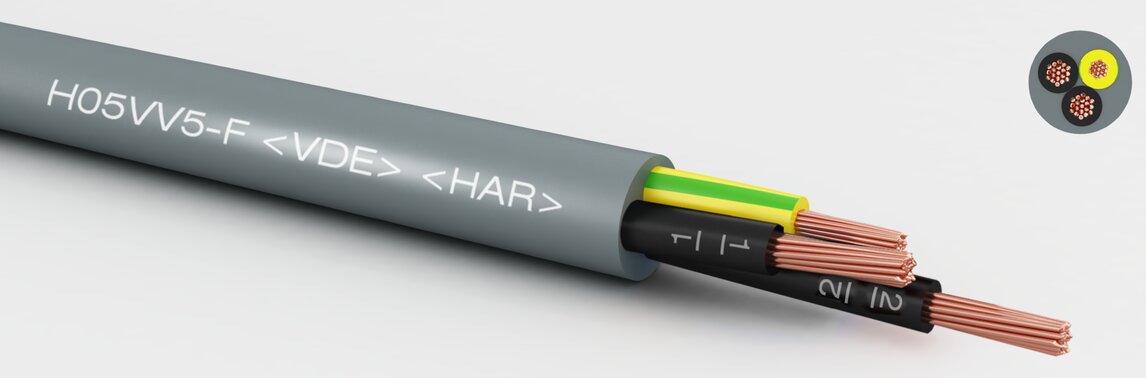

H05VV5-F nach EN 50525-2-51

Eigenschaften

Aufbau

Leiter:

Kupfer blank nach EN 13602

Aderisolation:

PVC nach VDE 0207 / EN 50363-3

Aderfarbcode:

sw. Adern nummeriert und ge/gn (JZ)

Außenmantel:

PVC ölbeständig

Zulassung:

VDE 0285 / EN 50525

Mantelfarbe:

RAL 7001 silbergrau

Technische Daten

Temperaturbereich in Ruhe:

-30 bis 70 °C

Temperaturbereich in Bewegung:

-5 bis 70 °C

Isolationswiderstand:

10 MOhm x km bei 20°C (min. )

Biegeradius in Ruhe:

4,0 x Außendurchmesser

Biegeradius in Bewegung:

12,5 x Außendurchmesser

Wandstärke:

0,80 mm

Betriebsspannung

Norm	Uo (Vac)	U (Vac)	Temperatur °C	Prüfspannung (Vac)
	300	500		3000

Aderanzahl	Querschnitt mm²	Ader ∅ (mm)	Mantel ∅ (mm)	CU-Zahl (/km)	Gesamtgewicht kg/km	Artikelnummer	Datenblatt
3	0,75	2,40	6,80	21,60	68,00	612750314	Datenblatt
4	0,75	2,40	7,45	29,00	82,00	612750414	Datenblatt
5	0,75	2,40	8,35	36,00	107,00	612750514	Datenblatt
7	0,75	2,40	10,15	51,00	145,00	612750714	Datenblatt
12	0,75	2,40	12,35	86,40	231,00	612751214	Datenblatt
18	0,75	2,40	14,80	130,00	313,00	612751814	Datenblatt
25	0,75	2,40	17,00	180,00	461,00	612752514	Datenblatt
3	1,00	2,55	7,15	29,00	78,00	612100314	Datenblatt
4	1,00	2,55	7,80	39,00	104,00	612100414	Datenblatt
5	1,00	2,55	8,80	48,00	123,00	612100514	Datenblatt
7	1,00	2,55	10,65	67,20	183,00	612100714	Datenblatt
12	1,00	2,55	13,20	115,20	269,00	612101214	Datenblatt
18	1,00	2,55	15,60	173,00	400,00	612101814	Datenblatt
3	1,50	3,00	8,40	44,00	97,00	612150314	Datenblatt
4	1,50	3,00	9,20	58,00	128,00	612150414	Datenblatt
5	1,50	3,00	10,25	72,00	149,00	612150514	Datenblatt
7	1,50	3,00	12,70	101,00	216,00	612150714	Datenblatt
12	1,50	3,00	15,40	173,00	324,00	612151214	Datenblatt
3	2,50	3,70	10,30	72,00	154,00	612250314	Datenblatt
4	2,50	3,70	11,30	96,00	212,00	612250414	Datenblatt
5	2,50	3,70	12,55	120,00	242,00	612250514	Datenblatt
7	2,50	3,70	15,20	168,00	350,00	612250714	Datenblatt
