Mehradrige Leitungen, PVC - ungeschirmt
Mehradrige Leitungen, harmonisierte Leitungen

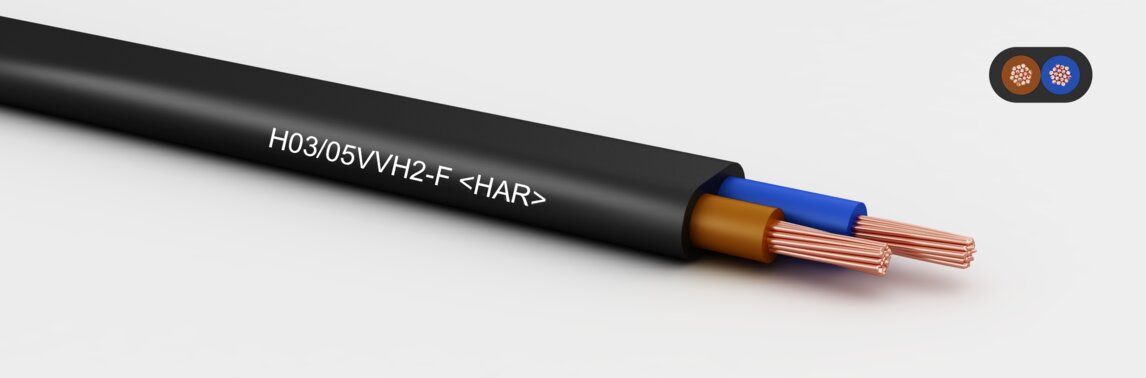

H03VVH2-F / H05VVH2-F nach EN 50525-2-11
Eigenschaften
selbstverlöschend
Aufbau
Leiter:
Kupfer blank nach EN 13602
Aderisolation:
PVC nach VDE 0207 / EN 50363-3
Aderfarbcode:
Farbcode nach VDE0293 HD308
Außenmantel:
PVC nach VDE 0207 / EN 50363-4
Zulassung:
VDE 0285 / EN 50525
Technische Daten
Temperaturbereich in Ruhe:
-30 bis 70 °C
Temperaturbereich in Bewegung:
-5 bis 70 °C
Betriebsspannung
| Norm | Uo (Vac) | U (Vac) | Temperatur °C | Prüfspannung (Vac) |
|---|---|---|---|---|
| H03VVH2-F 0,50-0,75qmm | 300 | 300 | 70 | |
| H05VVH2-F 0,75-1,50qmm | 300 | 500 | 70 |
- selbstverlöschend
- flammwidrig: IEC/EN 60332-1-2
Einfarbig
Entsprechend der Anwendung der Kabel, Leitungen und Einzeladern muss die Farbe der Aderisolation nach den jeweils geltenden Normen unterschiedlich gestaltet werden. Eine Übersicht möglicher Farben sowie der zugehörigen Farbcodes finden Sie hier.
Sichtbare Spalten auswählen
InformationAderanzahlQuerschnitt mm²Höhe (mm)Breite (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Querschnitt mm² | Höhe (mm) | Breite (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|---|---|
| 2 | 0,50 | 3,35 | 5,40 | 9,60 | 36,00 | 6045002 | Datenblatt | |
| 2 | 0,75 | 3,50 | 5,75 | 14,40 | 40,00 | 6047502 | Datenblatt | |
| 2 | 0,75 | 4,10 | 6,60 | 14,40 | 44,00 | 6067502 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
nach Harmonisierungsdokument
VDE
