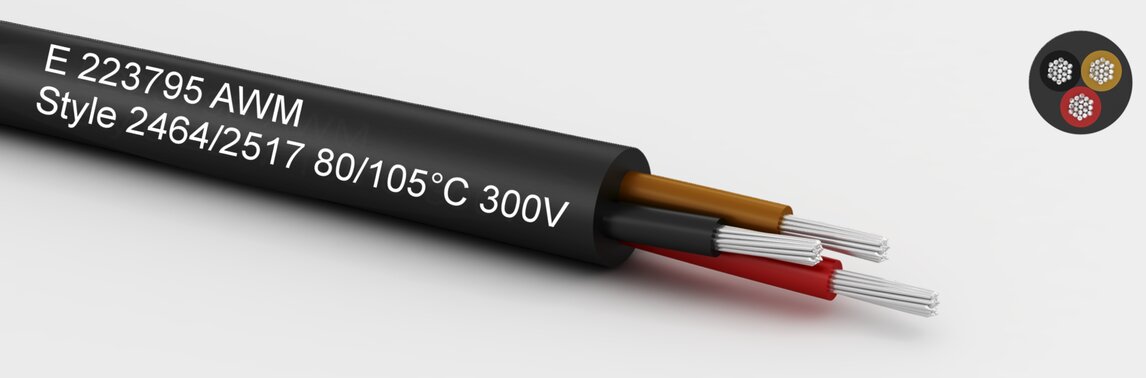

UL/cUL - LiYY Style 2464/2517-10002 AWG 28
Eigenschaften
selbstverlöschend
Aufbau
Leiter:
Kupfer verzinnt nach EN 13602
Leiteraufbau:
7x0,127mm
Aderisolation:
UL-PVC semi rigid 105°C
Aderfarbcode:
optional
Außenmantel:
UL-PVC 105°C
Zulassung:
UL 758 - AWM / CSA C22.2 No. 210
Mantelfarbe:
optional
Technische Daten
Leiterquerschnitt:
AWG 28
Aderdurchmesser:
0,90 mm
Adertoleranz:
±0,10
Wandstärke:
0,23 mm
Temperaturbereich in Ruhe:
-30 bis 105 °C
Temperaturbereich in Bewegung:
-10 bis 105 °C
Isolationswiderstand:
20 MOhm x km bei 20°C (min. )
Leiterwiderstand:
239,0 Ohm/km bei 20°C (max.)
Biegeradius in Ruhe:
10,0 x Außendurchmesser
Biegeradius in Bewegung:
15,0 x Außendurchmesser
Wandstärke:
0,76 mm
UL-Betriebsspannung
| Norm | U (AC) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| AWM Style 2464 | 300 | 80 | 2000 |
| AWM Style 2517 | 300 | 105 | 2000 |
- selbstverlöschend
- flammwidrig UL1581-1080/UL2556-VW-1/FV-2 Vertical
- versch. Mantelfarben und Aderfarbcodes lieferbar
Einfarbig
Entsprechend der Anwendung der Kabel, Leitungen und Einzeladern muss die Farbe der Aderisolation nach den jeweils geltenden Normen unterschiedlich gestaltet werden. Eine Übersicht möglicher Farben sowie der zugehörigen Farbcodes finden Sie hier.
Sichtbare Spalten auswählen
InformationAderanzahlMantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|
| 2 | 3,60 | 1,80 | 14,60 | 6132802 | Datenblatt | |
| 3 | 3,70 | 2,70 | 16,70 | 6132803 | Datenblatt | |
| 4 | 3,90 | 3,60 | 19,00 | 6132804 | Datenblatt | |
| 6 | 4,40 | 5,50 | 24,00 | 6132806 | Datenblatt | |
| 8 | 4,60 | 7,30 | 28,80 | 6132808 | Datenblatt | |
| 10 | 5,30 | 9,00 | 32,19 | 6132810 | Datenblatt | |
| 12 | 5,60 | 10,90 | 36,40 | 6132812 | Datenblatt | |
| 14 | 5,80 | 12,70 | 40,70 | 6132814 | Datenblatt | |
| 16 | 5,90 | 14,50 | 45,00 | 6132816 | Datenblatt | |
| 18 | 6,20 | 16,30 | 49,50 | 6132818 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
UL-Recognized
Kanadischer Markt UL-Recognized
Kanadischer Markt UL-Listed
