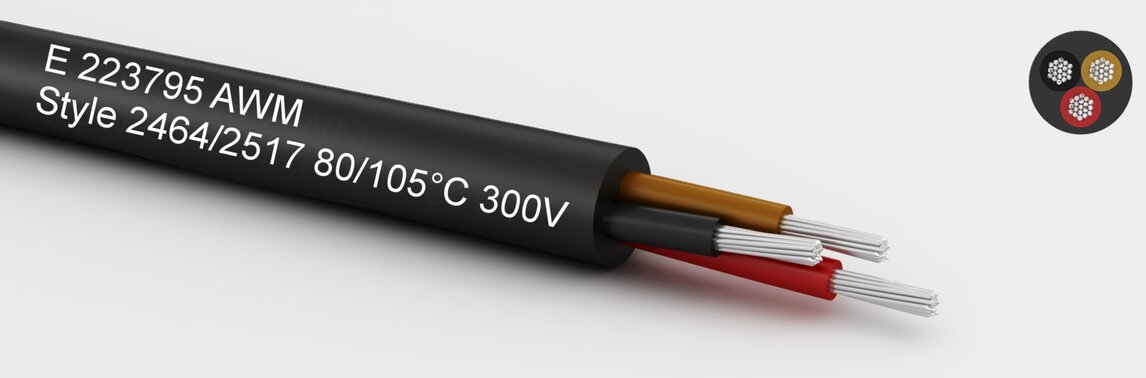

UL/cUL - LiYY Style 2464/2517-10002 AWG 24
Eigenschaften
selbstverlöschend
Aufbau
Leiter:
Kupfer verzinnt nach EN 13602
Leiteraufbau:
7x0,203mm
Aderisolation:
UL-PVC semi rigid 105°C
Außenmantel:
UL-PVC 105°C
Zulassung:
UL 758 - AWM / CSA C22.2 No. 210
Technische Daten
Leiterquerschnitt:
AWG 24
Aderdurchmesser:
1,20 mm
Adertoleranz:
±0,10
Wandstärke:
0,23 mm
Temperaturbereich in Ruhe:
-30 bis 105 °C
Temperaturbereich in Bewegung:
-10 bis 105 °C
Isolationswiderstand:
20 MOhm x km bei 20°C (min. )
Leiterwiderstand:
94,2 Ohm/km bei 20°C (max.)
Biegeradius in Ruhe:
10,0 x Außendurchmesser
Biegeradius in Bewegung:
15,0 x Außendurchmesser
Wandstärke:
0,76 mm
UL-Betriebsspannung
| Norm | U (AC) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| AWM Style 2464 | 300 | 80 | 2000 |
| AWM Style 2517 | 300 | 105 | 2000 |
- selbstverlöschend
- flammwidrig UL1581-1080/UL2556-VW-1/FV-2 Vertical
- versch. Mantelfarben und Aderfarbcodes lieferbar
Sichtbare Spalten auswählen
InformationAderanzahlMantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|
| 2 | 4,10 | 4,60 | 15,50 | 6132402 | Datenblatt | |
| 3 | 4,20 | 6,90 | 19,00 | 6132403 | Datenblatt | |
| 4 | 4,50 | 8,90 | 22,50 | 6132404 | Datenblatt | |
| 6 | 5,30 | 13,20 | 31,50 | 6132406 | Datenblatt | |
| 8 | 5,70 | 18,40 | 46,00 | 6132408 | Datenblatt | |
| 10 | 6,50 | 22,10 | 54,50 | 6132410 | Datenblatt | |
| 12 | 6,80 | 25,60 | 60,10 | 6132412 | Datenblatt | |
| 14 | 7,00 | 33,60 | 67,00 | 6132414 | Datenblatt | |
| 16 | 7,50 | 37,40 | 80,10 | 6132416 | Datenblatt | |
| 18 | 7,90 | 41,40 | 100,00 | 6132418 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
UL-Recognized
Kanadischer Markt UL-Recognized
Kanadischer Markt UL-Listed
