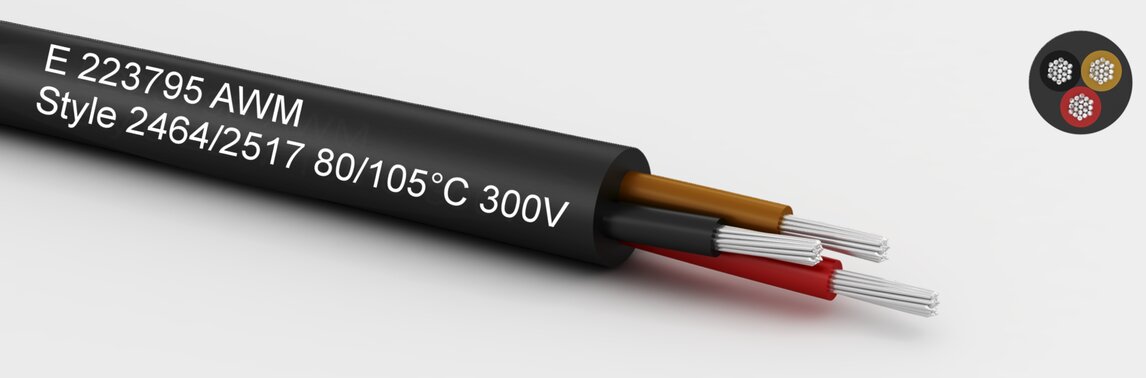

UL/cUL - LiYY Style 2464/2517-10002 AWG 22
Eigenschaften
selbstverlöschend
Aufbau
Leiter:
Kupfer verzinnt nach EN 13602
Leiteraufbau:
7x0,254mm
Aderisolation:
UL-PVC semi rigid 80°C
Aderfarbcode:
optional
Außenmantel:
UL-PVC 105°C
Zulassung:
UL 758 - AWM / CSA C22.2 No. 210
Mantelfarbe:
optional
Technische Daten
Leiterquerschnitt:
AWG 22
Aderdurchmesser:
1,30 mm
Adertoleranz:
±0,10
Wandstärke:
0,23 mm
Temperaturbereich in Ruhe:
-30 bis 105 °C
Temperaturbereich in Bewegung:
-10 bis 105 °C
Isolationswiderstand:
20 MOhm x km bei 20°C (min. )
Leiterwiderstand:
59,4 Ohm/km bei 20°C (max.)
Biegeradius in Ruhe:
10,0 x Außendurchmesser
Biegeradius in Bewegung:
15,0 x Außendurchmesser
Wandstärke:
0,76 mm
UL-Betriebsspannung
| Norm | U (AC) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| AWM Style 2464 | 300 | 80 | 2000 |
| AWM Style 2517 | 300 | 105 | 2000 |
- selbstverlöschend
- flammwidrig UL1581-1080/UL2556-VW-1/FV-2 Vertical
- versch. Mantelfarben und Aderfarbcodes lieferbar
Sichtbare Spalten auswählen
InformationAderanzahlMantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|
| 2 | 4,30 | 7,00 | 23,00 | 6132202 | Datenblatt | |
| 3 | 4,50 | 10,00 | 26,70 | 6132203 | Datenblatt | |
| 4 | 4,80 | 14,60 | 36,00 | 6132204 | Datenblatt | |
| 6 | 5,70 | 19,80 | 47,00 | 6132206 | Datenblatt | |
| 8 | 6,20 | 27,20 | 59,00 | 6132208 | Datenblatt | |
| 10 | 6,90 | 34,00 | 71,00 | 6132210 | Datenblatt | |
| 12 | 7,20 | 40,80 | 80,00 | 6132212 | Datenblatt | |
| 14 | 7,60 | 47,60 | 89,60 | 6132214 | Datenblatt | |
| 16 | 8,00 | 56,00 | 100,70 | 6132216 | Datenblatt | |
| 18 | 8,20 | 63,30 | 108,60 | 6132218 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
UL-Recognized
Kanadischer Markt UL-Recognized
Kanadischer Markt UL-Listed
