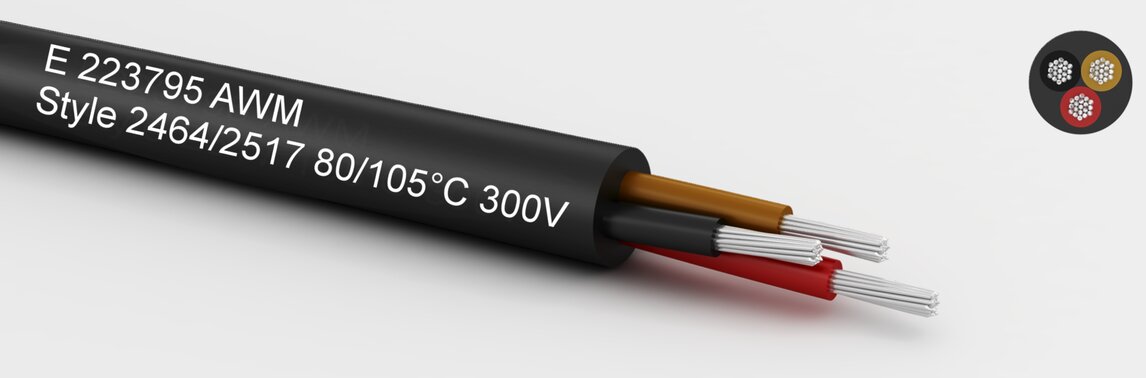

UL/cUL - LiYY Style 2464/2517-10002 AWG 20
Eigenschaften
selbstverlöschend
Aufbau
Leiter:
Kupfer verzinnt nach EN 13602
Leiteraufbau:
7x0,320mm
Aderisolation:
UL-PVC semi rigid 105°C
Aderfarbcode:
optional
Außenmantel:
UL-PVC 105°C
Zulassung:
UL 758 - AWM / CSA C22.2 No. 210
Mantelfarbe:
optional
Technische Daten
Leiterquerschnitt:
AWG 20
Aderdurchmesser:
1,50 mm
Adertoleranz:
±0,15
Wandstärke:
0,23 mm
Temperaturbereich in Ruhe:
-30 bis 105 °C
Temperaturbereich in Bewegung:
-10 bis 105 °C
Isolationswiderstand:
20 MOhm x km bei 20°C (min. )
Leiterwiderstand:
37,4 Ohm/km bei 20°C (max.)
Biegeradius in Ruhe:
10,0 x Außendurchmesser
Biegeradius in Bewegung:
15,0 x Außendurchmesser
Wandstärke:
0,76 mm
UL-Betriebsspannung
| Norm | U (AC) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| AWM Style 2464 | 300 | 80 | 2000 |
| AWM Style 2517 | 300 | 105 | 2000 |
- selbstverlöschend
- flammwidrig UL1581-1080/UL2556-VW-1/FV-2 Vertical
- versch. Mantelfarben und Aderfarbcodes lieferbar
Sichtbare Spalten auswählen
InformationAderanzahlMantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|
| 2 | 4,70 | 12,00 | 33,30 | 6132002 | Datenblatt | |
| 3 | 4,90 | 17,00 | 39,60 | 6132003 | Datenblatt | |
| 4 | 5,40 | 22,40 | 45,00 | 6132004 | Datenblatt | |
| 6 | 6,30 | 33,60 | 63,00 | 6132006 | Datenblatt | |
| 8 | 6,80 | 48,00 | 79,00 | 6132008 | Datenblatt | |
| 10 | 7,70 | 56,00 | 102,00 | 6132010 | Datenblatt | |
| 12 | 8,10 | 67,20 | 110,00 | 6132012 | Datenblatt | |
| 14 | 8,50 | 78,40 | 127,10 | 6132014 | Datenblatt | |
| 16 | 8,90 | 89,60 | 132,00 | 6132016 | Datenblatt | |
| 18 | 9,40 | 100,80 | 168,00 | 6132018 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
UL-Recognized
Kanadischer Markt UL-Recognized
Kanadischer Markt UL-Listed
