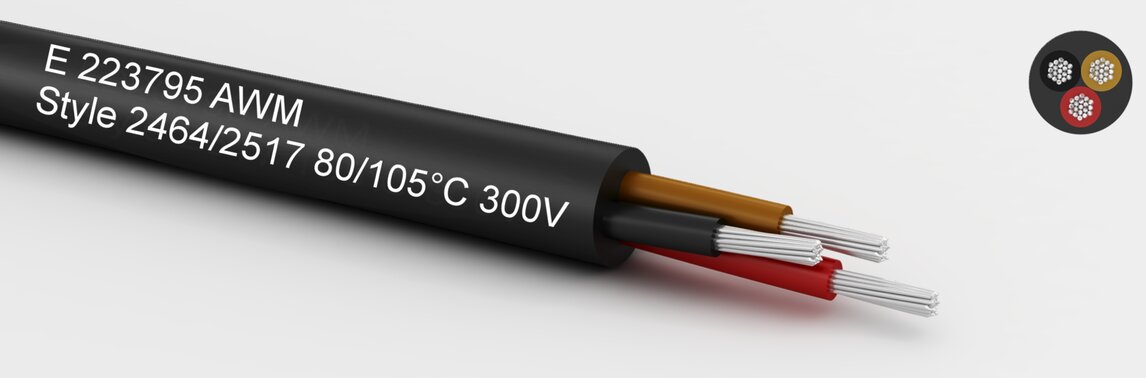

UL/cUL - LiYY Style 2464/2517-10002 AWG 18
Eigenschaften
selbstverlöschend
Aufbau
Leiter:
Kupfer verzinnt nach EN 13602
Leiteraufbau:
19x0,254mm
Aderisolation:
UL-PVC semi rigid 105°C
Aderfarbcode:
optional
Außenmantel:
UL-PVC 105°C
Zulassung:
UL 758 - AWM / CSA C22.2 No. 210
Mantelfarbe:
optional
Technische Daten
Leiterquerschnitt:
AWG 18
Aderdurchmesser:
1,80 mm
Adertoleranz:
±0,15
Wandstärke:
0,23 mm
Temperaturbereich in Ruhe:
-30 bis 105 °C
Temperaturbereich in Bewegung:
-10 bis 105 °C
Isolationswiderstand:
20 MOhm x km bei 20°C (min. )
Leiterwiderstand:
23,2 Ohm/km bei 20°C (max.)
Biegeradius in Ruhe:
10,0 x Außendurchmesser
Biegeradius in Bewegung:
15,0 x Außendurchmesser
Wandstärke:
0,76 mm
UL-Betriebsspannung
| Norm | U (AC) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| AWM Style 2464 | 300 | 80 | 2000 |
| AWM Style 2517 | 300 | 105 | 2000 |
- selbstverlöschend
- flammwidrig UL1581-1080/UL2556-VW-1/FV-2 Vertical
- versch. Mantelfarben und Aderfarbcodes lieferbar
Sichtbare Spalten auswählen
InformationAderanzahlMantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|
| 2 | 5,30 | 19,40 | 45,40 | 6131802 | Datenblatt | |
| 3 | 5,60 | 28,80 | 55,90 | 6131803 | Datenblatt | |
| 4 | 6,10 | 39,20 | 70,00 | 6131804 | Datenblatt | |
| 5 | 6,60 | 48,00 | 74,50 | 6131805 | Datenblatt | |
| 6 | 7,20 | 57,60 | 84,50 | 6131806 | Datenblatt | |
| 7 | 7,30 | 67,20 | 108,00 | 6131807 | Datenblatt | |
| 8 | 7,80 | 76,80 | 135,00 | 6131808 | Datenblatt | |
| 10 | 8,90 | 96,00 | 180,00 | 6131810 | Datenblatt | |
| 12 | 9,50 | 117,60 | 216,00 | 6131812 | Datenblatt | |
| 16 | 10,20 | 153,60 | 248,00 | 6131816 | Datenblatt | |
| 18 | 10,90 | 172,80 | 260,00 | 6131818 | Datenblatt | |
| 20 | 11,80 | 192,00 | 275,00 | 6131820 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
UL-Recognized
Kanadischer Markt UL-Recognized
Kanadischer Markt UL-Listed
