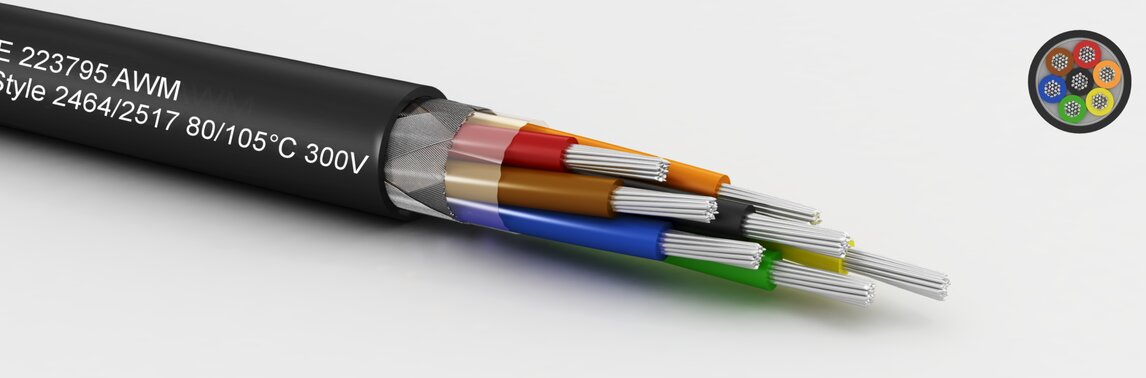

UL/cUL - LiYCY Style 2464/2517-10002 AWG28
Eigenschaften
selbstverlöschend
Aufbau
Leiter:
Kupfer verzinnt nach EN 13602
Leiteraufbau:
7x0,127mm
Aderisolation:
UL-PVC semi rigid 105°C
Aderfarbcode:
optional
Außenmantel:
UL-PVC 105°C
Zulassung:
UL 758 - AWM / CSA C22.2 No. 210
Mantelfarbe:
optional
Technische Daten
Leiterquerschnitt:
AWG 28
Aderdurchmesser:
0,90 mm
Adertoleranz:
±0,10
Wandstärke:
0,23 mm
Temperaturbereich in Ruhe:
-30 bis 105 °C
Temperaturbereich in Bewegung:
-10 bis 105 °C
Isolationswiderstand:
20 MOhm x km bei 20°C (min. )
Leiterwiderstand:
239,0 Ohm/km bei 20°C (max.)
Biegeradius in Ruhe:
10,0 x Außendurchmesser
Biegeradius in Bewegung:
15,0 x Außendurchmesser
Wandstärke:
0,76 mm
UL-Betriebsspannung
| Norm | U (AC) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| AWM Style 2464 | 300 | 80 | 2000 |
| AWM Style 2517 | 300 | 105 | 2000 |
- selbstverlöschend
- flammwidrig UL1581-1080/UL2556-VW-1/FV-2 Vertical
- versch. Mantelfarben und Aderfarbcodes lieferbar
Sichtbare Spalten auswählen
InformationAderanzahlMantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|
| 2 | 4,00 | 7,00 | 20,00 | 7132802 | Datenblatt | |
| 3 | 4,10 | 9,50 | 23,70 | 7132803 | Datenblatt | |
| 4 | 4,30 | 13,60 | 27,10 | 7132804 | Datenblatt | |
| 6 | 4,85 | 14,00 | 33,90 | 7132806 | Datenblatt | |
| 8 | 5,10 | 17,60 | 38,40 | 7132808 | Datenblatt | |
| 10 | 5,80 | 21,40 | 48,90 | 7132810 | Datenblatt | |
| 12 | 6,00 | 27,00 | 54,10 | 7132812 | Datenblatt | |
| 14 | 6,20 | 27,80 | 62,40 | 7132814 | Datenblatt | |
| 16 | 6,50 | 30,30 | 63,50 | 7132816 | Datenblatt | |
| 18 | 6,80 | 47,20 | 68,60 | 7132818 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
UL-Recognized
Kanadischer Markt UL-Recognized
Kanadischer Markt UL-Listed
