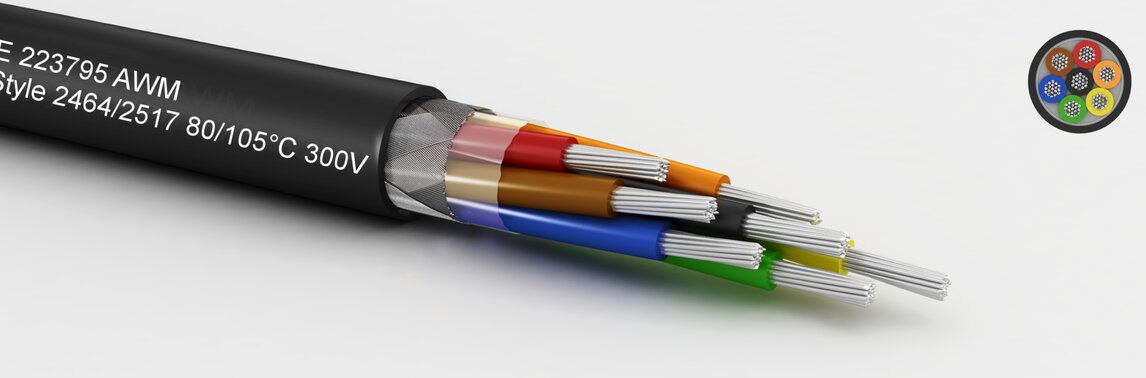

UL/cUL - LiYCY Style 2464/2517-10002 AWG20
Eigenschaften
selbstverlöschend
Aufbau
Leiter:
Kupfer verzinnt nach EN 13602
Leiteraufbau:
7x0,320mm
Aderisolation:
UL-PVC semi rigid 105°C
Aderfarbcode:
optional
Außenmantel:
UL-PVC 105°C
Zulassung:
UL 758 - AWM / CSA C22.2 No. 210
Mantelfarbe:
optional
Technische Daten
Leiterquerschnitt:
AWG 20
Aderdurchmesser:
1,50 mm
Adertoleranz:
±0,10
Wandstärke:
0,23 mm
Temperaturbereich in Ruhe:
-30 bis 105 °C
Temperaturbereich in Bewegung:
-10 bis 105 °C
Isolationswiderstand:
20 MOhm x km bei 20°C (min. )
Leiterwiderstand:
37,4 Ohm/km bei 20°C (max.)
Biegeradius in Ruhe:
8,0 x Außendurchmesser
Biegeradius in Bewegung:
12,0 x Außendurchmesser
Wandstärke:
0,76 mm
UL-Betriebsspannung
| Norm | U (AC) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| AWM Style 2464 | 300 | 80 | 2000 |
| AWM Style 2517 | 300 | 105 | 2000 |
- selbstverlöschend
- flammwidrig UL1581-1080/UL2556-VW-1/FV-2 Vertical
- versch. Mantelfarben und Aderfarbcodes lieferbar
Sichtbare Spalten auswählen
InformationAderanzahlMantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|
| 2 | 5,20 | 21,70 | 41,00 | 7132002 | Datenblatt | |
| 3 | 5,40 | 27,30 | 48,00 | 7132003 | Datenblatt | |
| 4 | 5,90 | 32,90 | 58,00 | 7132004 | Datenblatt | |
| 6 | 6,80 | 46,40 | 78,00 | 7132006 | Datenblatt | |
| 8 | 7,40 | 66,30 | 102,00 | 7132008 | Datenblatt | |
| 10 | 8,30 | 83,00 | 120,00 | 7132010 | Datenblatt | |
| 12 | 8,40 | 99,60 | 133,30 | 7132012 | Datenblatt | |
| 14 | 9,10 | 100,10 | 151,70 | 7132014 | Datenblatt | |
| 16 | 9,50 | 116,50 | 170,00 | 7132016 | Datenblatt | |
| 18 | 10,00 | 128,10 | 195,80 | 7132018 | Datenblatt |
Zertifikate
REACH konform
RoHS-konform
CE-Kennzeichnung
UK Conformity Assessment
UL-Recognized
Kanadischer Markt UL-Recognized
