Mehradrige Leitungen UL/CSA, PowerPUR - UL ungeschirmt

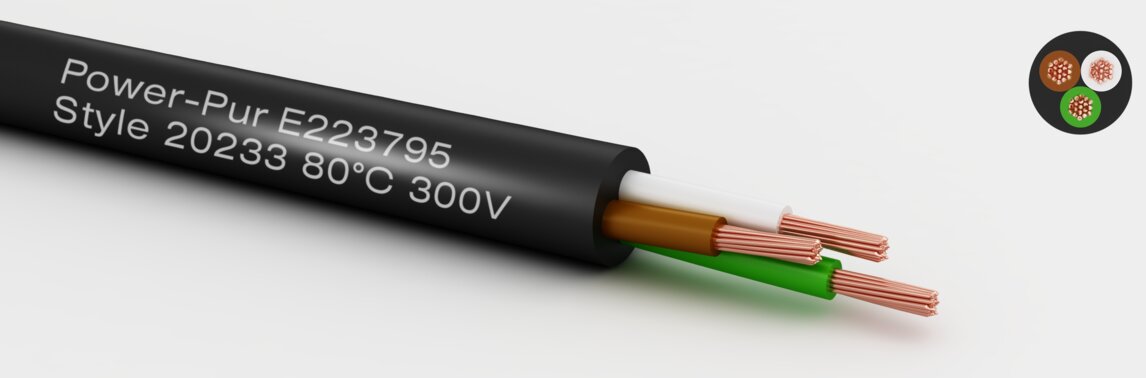

PowerPUR-UL/cUL-Style 20233/10042 AWG26

Eigenschaften

Aufbau Technische Daten Eigenschaften

Aufbau

Leiter:

Kupfer blank nach EN 13602

Leiteraufbau:

18x0,10mm

Aderisolation:

TPE 12Y - thermoplastische Mischung

Aderfarbcode:

DIN 47100

Außenmantel:

UL PUR 11Y - flammwidrig

Zulassung:

UL 758 - AWM / CSA C22.2 No. 210

Mantelfarbe:

RAL 9005 schwarz

Technische Daten

Leiterquerschnitt:

0,14 mm²

Aderdurchmesser:

0,95 mm

Temperaturbereich in Ruhe:

-50 bis 80 °C

Temperaturbereich in Bewegung:

-40 bis 80 °C

Isolationswiderstand:

100 MOhm x km bei 20°C (min. )

Leiterwiderstand:

138,0 Ohm/km bei 20°C (max.)

Biegeradius in Ruhe:

5,0 x Außendurchmesser

Biegeradius in Bewegung:

10,0 x Außendurchmesser

Wandstärke:

0,76 mm

UL-Betriebsspannung

Norm	U (AC)	Temperatur °C	Prüfspannung
AWM Style 20233	300	80	2000

halogenfrei
gute Witterungsbeständigkeit
gute UV-Beständigkeit
schleppkettenfähig
wendelfähig
flammwidrig UL1581 VW-1/UL2556 FV-2; CSA FT1
weitgehend ölbeständig
kerbzäh

Aderanzahl	Mantel ∅ (mm)	CU-Zahl (/km)	Gesamtgewicht kg/km	Artikelnummer	Datenblatt
2	3,50	2,80	14,30	U50140231	Datenblatt
3	3,80	4,20	16,10	U50140331	Datenblatt
4	4,00	5,60	18,60	U50140431	Datenblatt
5	4,30	7,00	22,70	U50140531	Datenblatt
6	4,55	8,40	25,40	U50140631	Datenblatt
7	4,85	9,80	28,40	U50140731	Datenblatt
8	5,25	10,80	32,40	U50140831	Datenblatt
10	5,70	13,50	38,50	U50141031	Datenblatt
12	5,90	16,20	42,50	U50141231	Datenblatt
