Mehradrige Leitungen UL/CSA, PowerPUR - UL geschirmt

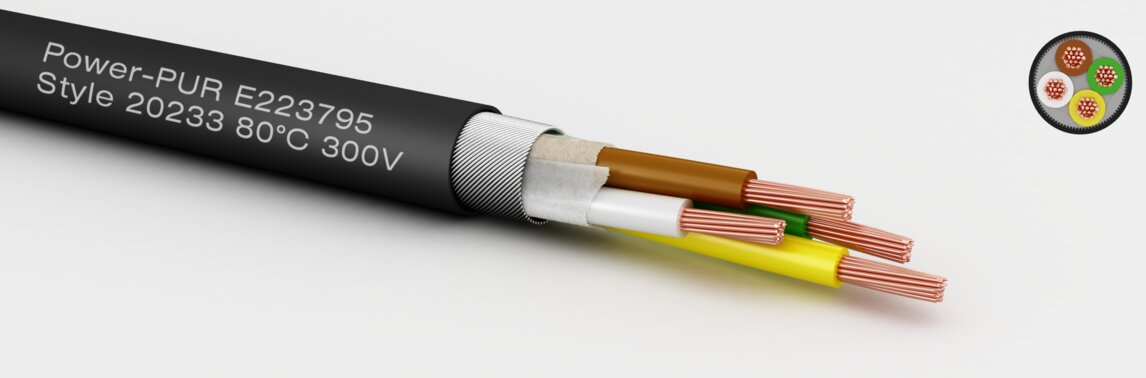

PowerPUR/D-UL/cUL-Style 20233/10042 AWG22
Eigenschaften
halogenfrei
gute Witterungsbeständigkeit
gute UV-Beständigkeit
schleppkettenfähig
hydrolysebeständig
wendelfähig
Aufbau
Leiter:
Kupfer blank nach EN 13602
Leiteraufbau:
19x0,15mm
Aderisolation:
TPE 12Y - thermoplastische Mischung
Aderfarbcode:
DIN 47100
Außenmantel:
UL PUR 11Y - flammwidrig
Mantelfarbe:
RAL 9005 schwarz
Technische Daten
Leiterquerschnitt:
0,34 mm²
Aderdurchmesser:
1,30 mm
Adertoleranz:
0,05
Temperaturbereich in Ruhe:
-50 bis 80 °C
Temperaturbereich in Bewegung:
-40 bis 80 °C
Isolationswiderstand:
100 MOhm x km bei 20°C (min. )
Leiterwiderstand:
56,0 Ohm/km bei 20°C (max.)
Biegeradius in Bewegung:
12,0 x Außendurchmesser
Wandstärke:
0,76 mm
UL-Betriebsspannung
| Norm | U (Vac) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| 300 |
- halogenfrei
- gute Witterungsbeständigkeit
- gute UV-Beständigkeit
- schleppkettenfähig
- hydrolysebeständig
- wendelfähig
- flammwidrig UL1581 VW-1/UL2556 FV-2; CSA FT1
- kerbzäh
Sichtbare Spalten auswählen
InformationAderanzahlMantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|
| 2 | 4,50 | 16,80 | 26,10 | G50340231 | Datenblatt | |
| 3 | 4,60 | 24,50 | 31,50 | G50340331 | Datenblatt | |
| 4 | 5,10 | 28,30 | 39,20 | G50340431 | Datenblatt | |
| 5 | 5,40 | 32,00 | 45,10 | G50340531 | Datenblatt | |
| 6 | 5,80 | 38,00 | 52,90 | G50340631 | Datenblatt | |
| 7 | 6,05 | 41,80 | 58,80 | G50340731 | Datenblatt | |
| 8 | 6,70 | 47,70 | 71,90 | G50340831 | Datenblatt | |
| 10 | 7,00 | 57,50 | 84,40 | G50341031 | Datenblatt | |
| 12 | 7,50 | 67,00 | 96,90 | G50341231 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
UL-Recognized
Kanadischer Markt UL-Recognized
Kanadischer Markt UL-Listed
