Einzeladern, Litzen und Drähte mit erhöhter Wärmebeständigkeit
Einzeladern, PTFE/FEP/ETFE

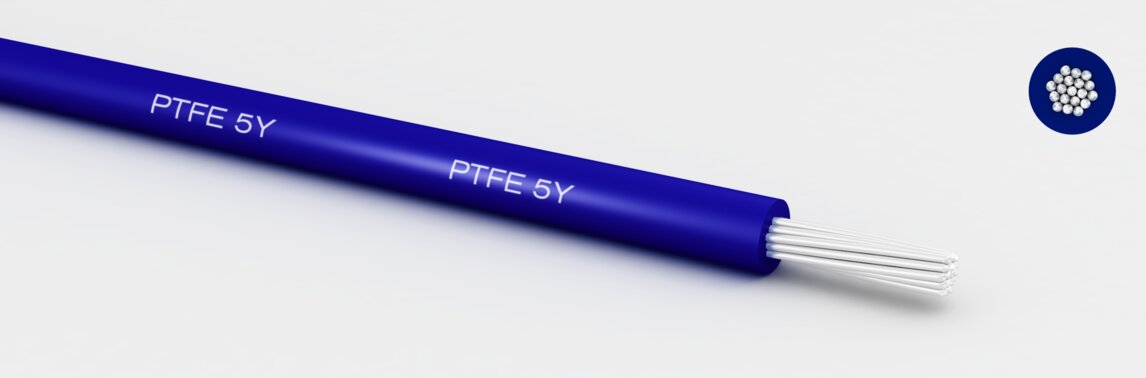

PTFE-Einzeladern (5Y) versilbert Typ E
Eigenschaften
flammwidrig
gute Ozonbeständigkeit
gute Witterungsbeständigkeit
geringe Rauchentwicklung
selbstverlöschend
weitgehend ölbeständig
Aufbau
Leiter:
Kupfer versilbert nach EN 13602
Aderisolation:
PTFE - 5Y
Zulassung:
NEMA HP 3
Technische Daten
Temperaturbereich in Ruhe:
-65 bis 200 °C
Temperaturbereich in Bewegung:
-65 bis 200 °C
Betriebsspannung
| Norm | Uo (Vac) | U (Vac) | Temperatur °C | Prüfspannung (Vac) |
|---|---|---|---|---|
| NEMA HP3 Typ E | 600 | 3400 |
- flammwidrig
- gute Ozonbeständigkeit
- gute Witterungsbeständigkeit
- geringe Rauchentwicklung
- selbstverlöschend
- weitgehend ölbeständig
- weitgehenst beständig gegen Säuren und Laugen
Einfarbig
Entsprechend der Anwendung der Kabel, Leitungen und Einzeladern muss die Farbe der Aderisolation nach den jeweils geltenden Normen unterschiedlich gestaltet werden. Eine Übersicht möglicher Farben sowie der zugehörigen Farbcodes finden Sie hier.
Sichtbare Spalten auswählen
InformationAWGLeiteraufbauAder ∅ (mm)CU-Zahl (/km)ArtikelnummerDatenblatt
| AWG | Leiteraufbau | Ader ∅ (mm) | CU-Zahl (/km) | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|
| 32 | 7x0,078mm | 0,56 | 0,40 | 5YS2327 | Datenblatt | |
| 32 | 1x0,203mm = 0,032mm² | 0,74 | 0,30 | 5YS6321 | Datenblatt | |
| 32 | 7x0,08mm = 0,034mm² | 0,76 | 0,40 | 5YS6327 | Datenblatt | |
| 30 | 1x0,254mm = 0,050mm² | 0,76 | 0,60 | 5YS6301 | Datenblatt | |
| 30 | 7x0,102mm = 0,057mm² | 0,81 | 0,60 | 5YS6307 | Datenblatt | |
| 28 | 1x0,330mm = 0,080mm² | 0,84 | 0,85 | 5YS6281 | Datenblatt | |
| 28 | 7x0,127mm = 0,089mm² | 0,89 | 0,80 | 5YS6287 | Datenblatt | |
| 26 | 1x0,409mm = 0,130mm² | 0,91 | 1,40 | 5YS6261 | Datenblatt | |
| 26 | 7x0,160mm = 0,141mm² | 0,99 | 1,40 | 5YS6267 | Datenblatt | |
| 26 | 19x0,102mm = 0,155mm² | 1,00 | 1,43 | 5YS6269 | Datenblatt | |
| 24 | 1x0,511mm = 0,200mm² | 1,02 | 2,30 | 5YS6241 | Datenblatt | |
| 24 | 7x0,203mm = 0,227mm² | 1,12 | 2,30 | 5YS6247 | Datenblatt | |
| 24 | 19x0,127mm = 0,241mm² | 1,13 | 2,30 | 5YS6249 | Datenblatt | |
| 22 | 1x0,643mm = 0,330mm² | 1,15 | 3,50 | 5YS6221 | Datenblatt | |
| 22 | 7x0,254mm = 0,355mm² | 1,27 | 3,50 | 5YS6227 | Datenblatt | |
| 22 | 19x0,160mm = 0,382mm² | 1,27 | 3,50 | 5YS6229 | Datenblatt | |
| 20 | 1x0,813mm = 0,520mm² | 1,32 | 5,60 | 5YS6201 | Datenblatt | |
| 20 | 19x0,182mm = 0,50mm² | 1,45 | 4,80 | 5YS6050L01 | Datenblatt | |
| 20 | 7x0,320mm = 0,563mm² | 1,47 | 5,60 | 5YS6207 | Datenblatt | |
| 20 | 19x0,203mm = 0,616mm² | 1,47 | 6,10 | 5YS6209 | Datenblatt | |
| 19 | 19x0,225mm = 0,75mm² | 1,65 | 7,30 | 5YS6075 | Datenblatt | |
| 18 | 1x1,020mm = 0,800mm² | 1,54 | 8,50 | 5YS6181 | Datenblatt | |
| 18 | 7x0,404mm = 0,897mm² | 1,75 | 8,50 | 5YS6187 | Datenblatt | |
| 18 | 19x0,254mm = 0,963mm² | 1,75 | 9,60 | 5YS6189 | Datenblatt | |
| 16 | 1x1,290mm = 1,31mm² | 1,87 | 12,78 | 5YS6161 | Datenblatt | |
| 16 | 19x0,32mm = 1,5mm² | 2,03 | 15,24 | 5YS6150L01 | ||
| 16 | 19x0,287mm = 1,229mm² | 2,03 | 14,40 | 5YS6169 | Datenblatt | |
| 15 | 19x0,361mm = 1,941mm² | 2,42 | 20,00 | 5YS6149 | Datenblatt | |
| 12 | 19x0,455mm | 2,90 | 32,00 | 5YS6129 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
