Einzeladern, Litzen und Drähte mit erhöhter Wärmebeständigkeit
Einzeladern, PTFE/FEP/ETFE

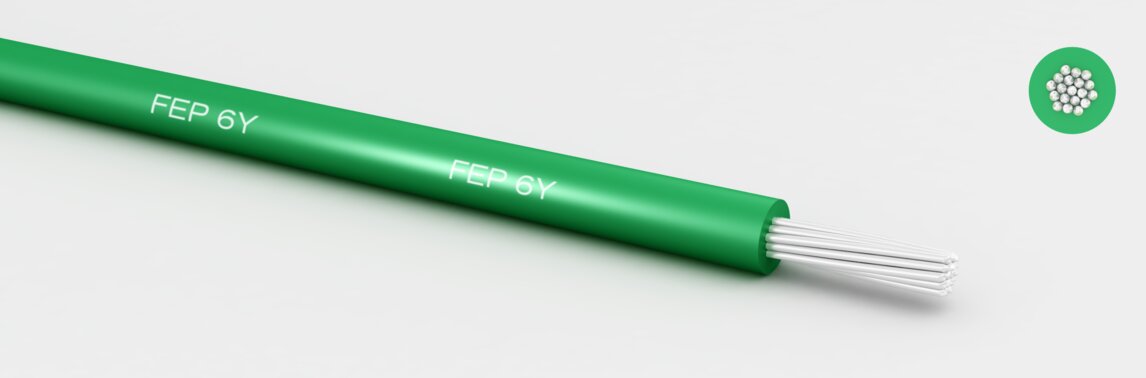

FEP-Einzeladern (6Y) verzinnt Typ K
Eigenschaften
gute Witterungsbeständigkeit
selbstverlöschend
Beständigkeit gegen Säuren, Öle und Chemikalien
Aufbau
Leiter:
Kupfer verzinnt nach EN 13602
Aderisolation:
FEP - 6Y
Zulassung:
NEMA HP 4
Technische Daten
Wandstärke:
0,51 mm
Temperaturbereich in Ruhe:
-65 bis 180 °C
Temperaturbereich in Bewegung:
-65 bis 180 °C
Isolationswiderstand:
100 MOhm x km bei 20°C (min. )
Betriebsspannung
| Norm | Uo (Vac) | U (Vac) | Temperatur °C | Prüfspannung (Vac) |
|---|---|---|---|---|
| NEMA HP4 Typ K | 600 | 3400 |
- gute Witterungsbeständigkeit
- selbstverlöschend
- Beständigkeit gegen Säuren, Öle und Chemikalien
- gefertigt nach NEMA HP4
- lieferbar: Betriebspg.: 250V Testspg.: 2500V
- lieferbar: Betriebspg.: 1000V Testspg.: 5000V
- lieferbar: Leiter versilbert +200°C
Einfarbig
Entsprechend der Anwendung der Kabel, Leitungen und Einzeladern muss die Farbe der Aderisolation nach den jeweils geltenden Normen unterschiedlich gestaltet werden. Eine Übersicht möglicher Farben sowie der zugehörigen Farbcodes finden Sie hier.
Sichtbare Spalten auswählen
InformationAWGLeiteraufbauAder ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| AWG | Leiteraufbau | Ader ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|---|
| 30 | 7x0,102mm = 0,057mm² | 0,81 | 0,60 | 1,50 | 6YV6307 | Datenblatt | |
| 28 | 7x0,127mm = 0,089mm² | 0,90 | 0,90 | 2,00 | 6YV6287 | Datenblatt | |
| 26 | 7x0,160mm = 0,141mm² | 0,99 | 1,50 | 3,10 | 6YV6267 | Datenblatt | |
| 24 | 7x0,203mm = 0,227mm² | 1,12 | 2,10 | 4,00 | 6YV6247 | Datenblatt | |
| 22 | 7x0,254mm = 0,355mm² | 1,32 | 3,30 | 5,20 | 6YV6227 | Datenblatt | |
| 21 | 16x0,20mm = 0,50mm² | 1,45 | 4,80 | 6,70 | 6YV6050 | Datenblatt | |
| 20 | 7x0,320mm = 0,563mm² | 1,47 | 5,60 | 7,20 | 6YV6207 | Datenblatt | |
| 19 | 24x0,20mm = 0,75mm² | 1,65 | 7,20 | 9,50 | 6YV6075 | Datenblatt | |
| 18 | 19x0,254mm = 0,963mm² | 1,75 | 9,80 | 12,00 | 6YV6189 | Datenblatt | |
| 18 | 32x0,20mm = 1,00mm² | 1,87 | 9,60 | 13,00 | 6YV6100 | Datenblatt | |
| 16 | 19x0,287mm = 1,229mm² | 2,03 | 11,80 | 16,00 | 6YV6169 | Datenblatt | |
| 16 | 30x0,25mm = 1,50mm² | 2,08 | 14,90 | 17,20 | 6YV6150 | Datenblatt | |
| 14 | 50x0,25mm = 2,5mm² | 2,68 | 24,00 | 28,00 | 6YV6250 | Datenblatt | |
| 12 | 56x0,30mm = 4,00mm² | 3,13 | 38,50 | 42,00 | 6YV6400 | Datenblatt | |
| 10 | 84x0,30mm | 3,93 | 58,00 | 62,00 | 6YV6600 | Datenblatt | |
| 4 | 14x0,15mm | 1,16 | 2,40 | 3,90 | 6YV6025 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
