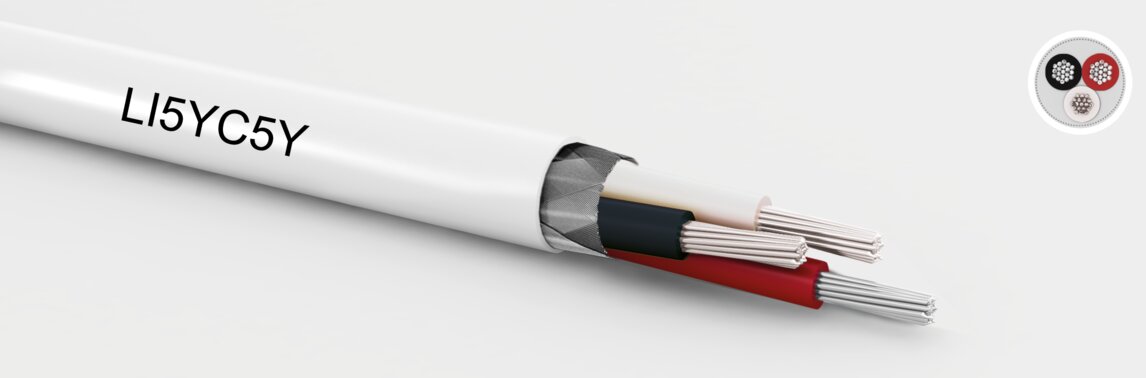

PTFE Steuerleitung geschirmt
Eigenschaften
flammwidrig
geringe Rauchentwicklung
Aufbau
Leiter:
Kupfer vernickelt nach EN 13602
Aderisolation:
PTFE - 5Y
Aderfarbcode:
1.ws, 2.rt, 3.sw, 4.bl
Außenmantel:
PTFE - 5Y
Mantelfarbe:
weiß
Technische Daten
Temperaturbereich in Ruhe:
-65 bis 260 °C
Temperaturbereich in Bewegung:
-65 bis 260 °C
Betriebsspannung
| Norm | Uo (Vac) | U (Vac) | Temperatur °C | Prüfspannung (Vac) |
|---|---|---|---|---|
| 600 | 1000 | 3400 |
- flammwidrig
- geringe Rauchentwicklung
Sichtbare Spalten auswählen
InformationAderanzahlAWGLeiteraufbauAder ∅ (mm)Mantel ∅ (mm)CU-Zahl (/km)Prüfspannung (V)ArtikelnummerDatenblatt
| Aderanzahl | AWG | Leiteraufbau | Ader ∅ (mm) | Mantel ∅ (mm) | CU-Zahl (/km) | Prüfspannung (V) | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|---|---|---|
| 2 | 20 | 19x0,203mm | 1,27 | 4,10 | 24,00 | 3400 | 76120024Q | Datenblatt | |
| 3 | 20 | 19x0,203mm | 1,27 | 4,30 | 30,89 | 3400 | 76120034Q | Datenblatt | |
| 4 | 20 | 19x0,203mm | 1,27 | 4,90 | 36,59 | 3400 | 76120044Q | Datenblatt | |
| 2 | 22 | 19x0,160mm | 1,24 | 3,70 | 19,04 | 3400 | 76122024Q | Datenblatt | |
| 3 | 22 | 19x0,160mm | 1,24 | 3,80 | 22,60 | 3400 | 76122034Q | Datenblatt | |
| 4 | 22 | 19x0,160mm | 1,24 | 4,20 | 26,75 | 3400 | 76122044Q | Datenblatt | |
| 2 | 24 | 19x0,13mm | 1,09 | 3,40 | 11,88 | 3400 | 76124024Q | Datenblatt | |
| 3 | 24 | 19x0,13mm | 1,09 | 3,50 | 14,18 | 3400 | 76124034Q | Datenblatt | |
| 4 | 24 | 19x0,13mm | 1,09 | 3,80 | 20,76 | 3400 | 76124044Q | Datenblatt | |
| 2 | 26 | 19x0,102mm | 0,96 | 3,10 | 9,28 | 3400 | 76126024Q | Datenblatt | |
| 3 | 26 | 19x0,102mm | 0,96 | 3,20 | 11,66 | 3400 | 76126034Q | Datenblatt | |
| 4 | 26 | 19x0,102mm | 0,96 | 3,50 | 13,50 | 3400 | 76126044Q | Datenblatt | |
| 2 | 28 | 7x0,13mm | 0,84 | 2,80 | 7,88 | 3400 | 76128024Q | Datenblatt | |
| 3 | 28 | 7x0,13mm | 0,84 | 3,00 | 8,68 | 3400 | 76128034Q | Datenblatt | |
| 3 | 28 | 7x0,13mm | 0,84 | 3,00 | 10,73 | 3400 | 76128044Q | Datenblatt | |
| 2 | 30 | 7x0,102mm | 0,81 | 2,60 | 7,28 | 3400 | 76130024Q | Datenblatt | |
| 3 | 30 | 7x0,102mm | 0,81 | 2,80 | 7,80 | 3400 | 76130034Q | Datenblatt | |
| 4 | 30 | 7x0,102mm | 0,81 | 3,00 | 8,39 | 3400 | 76130044Q | Datenblatt | |
| 2 | 32 | 7x0,08mm | 0,74 | 2,40 | 5,73 | 3400 | 76132024Q | Datenblatt | |
| 3 | 32 | 7x0,08mm | 0,74 | 2,60 | 7,22 | 3400 | 76132034Q | Datenblatt | |
| 4 | 32 | 7x0,08mm | 0,74 | 2,90 | 7,54 | 3400 | 76132044Q | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
