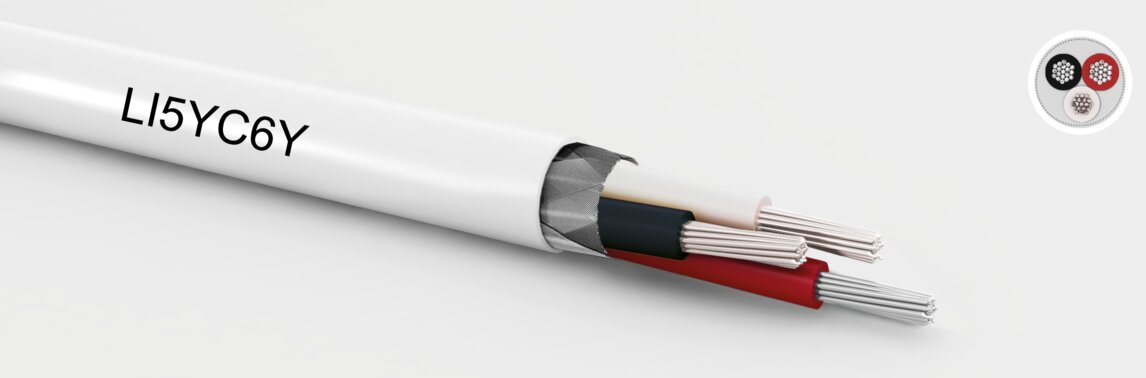

PTFE/FEP Steuerleitung geschirmt
Eigenschaften
flammwidrig
geringe Rauchentwicklung
Aufbau
Leiter:
Kupfer versilbert nach EN 13602
Aderisolation:
PTFE - 5Y
Aderfarbcode:
1.ws, 2.rt, 3.sw, 4.bl
Außenmantel:
FEP - 6Y
Mantelfarbe:
weiß
Technische Daten
Temperaturbereich in Ruhe:
-65 bis 200 °C
Temperaturbereich in Bewegung:
-65 bis 200 °C
Betriebsspannung
| Norm | Uo (Vac) | U (Vac) | Temperatur °C | Prüfspannung (Vac) |
|---|---|---|---|---|
| 600 | 1000 | 3400 |
- flammwidrig
- geringe Rauchentwicklung
Sichtbare Spalten auswählen
InformationAderanzahlAWGLeiteraufbauAder ∅ (mm)Mantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | AWG | Leiteraufbau | Ader ∅ (mm) | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|---|---|---|
| 2 | 20 | 19x0,203mm | 1,27 | 4,10 | 22,08 | 32,00 | 78620024Q | Datenblatt | |
| 3 | 20 | 19x0,203mm | 1,27 | 4,30 | 30,10 | 46,00 | 78620034Q | Datenblatt | |
| 4 | 20 | 19x0,203mm | 1,27 | 4,90 | 37,56 | 56,00 | 78620044Q | Datenblatt | |
| 2 | 22 | 19x0,160mm | 1,24 | 3,70 | 17,59 | 25,00 | 78622024Q | Datenblatt | |
| 3 | 22 | 19x0,160mm | 1,24 | 3,80 | 23,03 | 34,00 | 78622034Q | Datenblatt | |
| 4 | 22 | 19x0,160mm | 1,24 | 4,20 | 26,71 | 41,00 | 78622044Q | Datenblatt | |
| 2 | 24 | 19x0,127mm | 1,09 | 3,40 | 11,12 | 20,00 | 78624024Q | Datenblatt | |
| 3 | 24 | 19x0,127mm | 1,09 | 3,50 | 17,13 | 27,00 | 78624034Q | Datenblatt | |
| 4 | 24 | 19x0,127mm | 1,09 | 3,80 | 20,42 | 32,00 | 78624044Q | Datenblatt | |
| 2 | 26 | 19x0,102mm | 0,96 | 3,10 | 11,12 | 17,00 | 78626024Q | Datenblatt | |
| 3 | 26 | 19x0,102mm | 0,96 | 3,20 | 14,41 | 22,00 | 78626034Q | Datenblatt | |
| 4 | 26 | 19x0,102mm | 0,96 | 3,50 | 15,86 | 28,00 | 78626044Q | Datenblatt | |
| 2 | 28 | 7x0,13mm | 0,84 | 2,80 | 9,79 | 14,00 | 78628024Q | Datenblatt | |
| 3 | 28 | 7x0,13mm | 0,84 | 3,00 | 10,62 | 19,00 | 78628034Q | Datenblatt | |
| 4 | 28 | 7x0,13mm | 0,84 | 3,30 | 11,94 | 22,00 | 78628044Q | Datenblatt | |
| 2 | 30 | 7x0,102mm | 0,81 | 2,60 | 6,32 | 13,00 | 78630024Q | Datenblatt | |
| 3 | 30 | 7x0,102mm | 0,81 | 2,80 | 9,72 | 16,00 | 78630034Q | Datenblatt | |
| 4 | 30 | 7x0,102mm | 0,81 | 3,00 | 10,52 | 18,00 | 78630044Q | Datenblatt | |
| 2 | 32 | 7x0,08mm | 0,74 | 2,40 | 6,04 | 11,00 | 78632024Q | Datenblatt | |
| 3 | 32 | 7x0,08mm | 0,74 | 2,60 | 9,20 | 13,00 | 78632034Q | Datenblatt | |
| 4 | 32 | 7x0,08mm | 0,74 | 2,90 | 9,51 | 16,00 | 78632044Q | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
