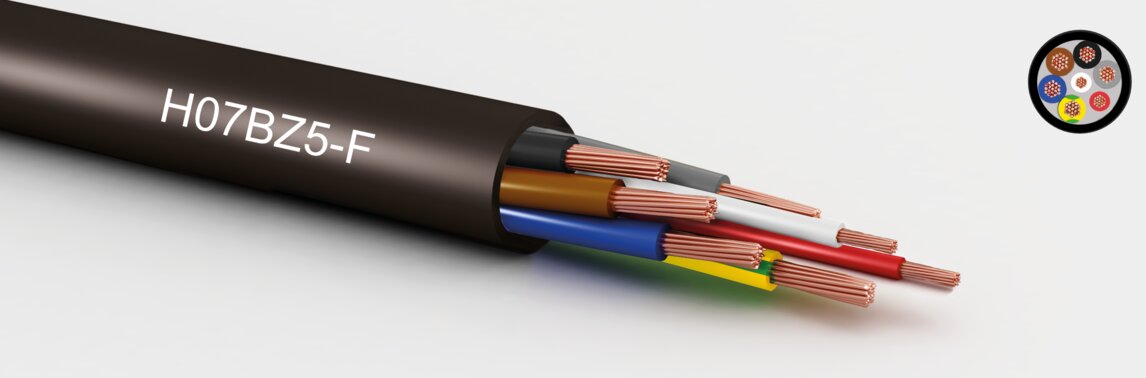

H07BZ5-F Ladekabel für Elektrofahrzeuge
Eigenschaften
flammwidrig
wasserbeständig
gute Witterungsbeständigkeit
gute UV-Beständigkeit
erhöhte Abriebfestigkeit
wendelfähig
weitgehend ölbeständig
Aufbau
Leiter:
Kupfer blank nach EN 13602
Aderisolation:
Ethylen-Propylen-Kautschuk 3G
Außenmantel:
PUR 11Y
Zulassung:
EN 50620
Mantelfarbe:
optional
Technische Daten
Temperaturbereich in Ruhe:
-40 bis 90 °C
Temperaturbereich in Bewegung:
-40 bis 90 °C
Betriebsspannung
| Norm | Uo (Vac) | U (Vac) | Temperatur °C | Prüfspannung (Vac) |
|---|---|---|---|---|
| 450 | 750 |
- flammwidrig
- wasserbeständig
- gute Witterungsbeständigkeit
- gute UV-Beständigkeit
- erhöhte Abriebfestigkeit
- wendelfähig
- weitgehend ölbeständig
Sichtbare Spalten auswählen
InformationAderanzahlQuerschnitt mm²Mantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Querschnitt mm² | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|---|
| 5 | 999,51 | 9,20 | 52,80 | 115,00 | KA1100050001 | Datenblatt | |
| 5 | 999,51 | 10,10 | 81,60 | 150,00 | KA1100050002 | Datenblatt | |
| 5 | 999,51 | 12,50 | 183,60 | 270,00 | KA1100050003 | Datenblatt | |
| 6 | 999,51 | 12,80 | 124,80 | 235,00 | KA1100060001A | ||
| 6 | 999,51 | 16,50 | 294,80 | 460,00 | KA1100060002A | ||
| 7 | 999,51 | 12,80 | 129,60 | 255,00 | KA1100070001A | ||
| 7 | 999,51 | 16,00 | 299,60 | 490,00 | KA1100070002A |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
nach Harmonisierungsdokument
