Mehradrige Leitungen, halogenfreie Leitungen

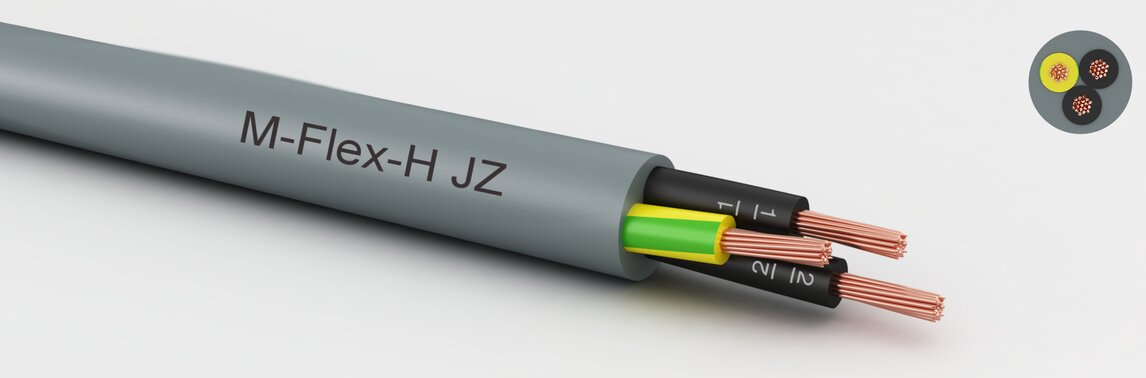

M-Flex halogenfrei
Aufbau
Leiter:
Kupfer blank nach EN 13602
Aderisolation:
halogenfreie, thermoplastische Isoliermischung
Außenmantel:
halogenfreie, thermoplastische Mantelmischung
Zulassung:
in Anlehnung an VDE
Mantelfarbe:
RAL 7001 silbergrau
Technische Daten
Temperaturbereich in Ruhe:
-40 bis 70 °C
Temperaturbereich in Bewegung:
-15 bis 70 °C
Isolationswiderstand:
20 MOhm x km bei 20°C (min. )
Biegeradius in Ruhe:
4,0 x Außendurchmesser
Biegeradius in Bewegung:
12,5 x Außendurchmesser
Betriebsspannung
| Norm | Uo (Vac) | U (Vac) | Temperatur °C | Prüfspannung (Vac) |
|---|---|---|---|---|
| 300 | 500 | 2000 |
- geringe Rauchentwicklung nach EN 61034
- Korrosivität der Brandgase: IEC60754-2; EN50267-2
- halogenfrei: IEC 60754-1; EN 50267-2-1
- flammwidrig: IEC/EN 60332-1-2
- flammwidrig nach IEC60332-3C
Sichtbare Spalten auswählen
InformationAderanzahlQuerschnitt mm²Mantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Querschnitt mm² | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|---|
| 2 | 1,00 | 5,60 | 19,20 | 63,00 | 611100215 | Datenblatt | |
| 3 | 1,00 | 5,90 | 29,00 | 74,00 | 611100314 | Datenblatt | |
| 4 | 1,00 | 6,60 | 48,00 | 109,00 | 611100414 | Datenblatt | |
| 2 | 1,50 | 6,40 | 29,00 | 70,00 | 611150215 | Datenblatt | |
| 3 | 1,50 | 6,80 | 43,00 | 94,00 | 611150314 | Datenblatt | |
| 4 | 1,50 | 7,40 | 58,00 | 112,00 | 611150414 | Datenblatt | |
| 3 | 2,50 | 8,30 | 72,00 | 143,00 | 611250314 | Datenblatt | |
| 4 | 2,50 | 9,20 | 96,00 | 181,00 | 611250414 | Datenblatt | |
| 5 | 2,50 | 10,10 | 120,00 | 224,00 | 611250514 | Datenblatt | |
| 2 | 0,50 | 4,80 | 9,60 | 43,00 | 611500215 | Datenblatt | |
| 3 | 0,50 | 5,10 | 14,40 | 50,00 | 611500314 | Datenblatt | |
| 4 | 0,50 | 5,60 | 19,20 | 49,00 | 611500414 | Datenblatt | |
| 2 | 0,75 | 5,30 | 14,40 | 46,00 | 611750215 | Datenblatt | |
| 3 | 0,75 | 5,60 | 21,60 | 56,00 | 611750314 | Datenblatt | |
| 4 | 0,75 | 6,30 | 28,80 | 69,00 | 611750414 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
