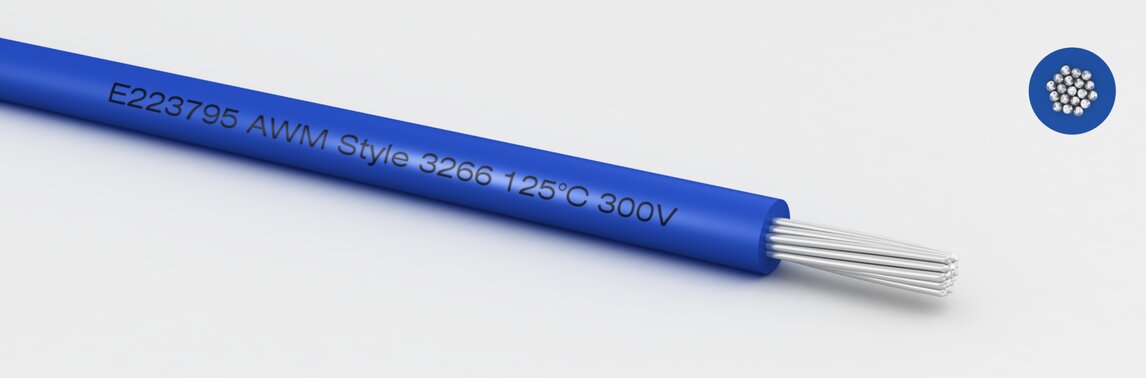

UL Style 3266/CSA-CL 1252
Aufbau
Aderisolation:
Polyolefin vernetzt
Zulassung:
UL 758 - AWM
Technische Daten
Wandstärke:
0,38 mm
Temperaturbereich in Ruhe:
-55 bis 125 °C
Temperaturbereich in Bewegung:
-35 bis 120 °C
Biegeradius in Ruhe:
4,0 x Außendurchmesser
Biegeradius in Bewegung:
6,0 x Außendurchmesser
UL-Betriebsspannung
| Norm | U (Vac) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| 300 |
- geringe Rauchentwicklung nach EN 61034
- Korrosivität der Brandgase: IEC60754-2; EN50267-2
- toxische Gase: NES02-713; NF X 70-100
- halogenfrei: IEC 60754-1; EN 50267-2-1
- flammwidrig: IEC/EN 60332-1-2
- keine Brandfortleitung: IEC60332-3; EN50266-2
- geringe Brandlast nach DIN51900
Einfarbig
Entsprechend der Anwendung der Kabel, Leitungen und Einzeladern muss die Farbe der Aderisolation nach den jeweils geltenden Normen unterschiedlich gestaltet werden. Eine Übersicht möglicher Farben sowie der zugehörigen Farbcodes finden Sie hier.
Sichtbare Spalten auswählen
InformationAWGLeiteraufbauAder ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| AWG | Leiteraufbau | Ader ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|---|
| 24 | 19x0,127mm | 1,50 | 2,40 | 4,10 | 137249M01 | Datenblatt | |
| 22 | 19x0,160mm | 1,60 | 3,80 | 6,00 | 137229M01 | Datenblatt | |
| 20 | 19x0,203mm | 1,90 | 6,10 | 10,00 | 137209M01 | Datenblatt | |
| 18 | 19x0,254mm | 2,10 | 9,60 | 12,00 | 137189M01 | Datenblatt | |
| 16 | 19x0,30mm | 2,40 | 13,50 | 16,20 | 137169M01 | Datenblatt | |
| 14 | 19x0,374mm | 2,65 | 20,00 | 27,00 | 137149M01 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
UL-Recognized
Canadian Standards Association
