Einzeladern UL/CSA, halogenfrei

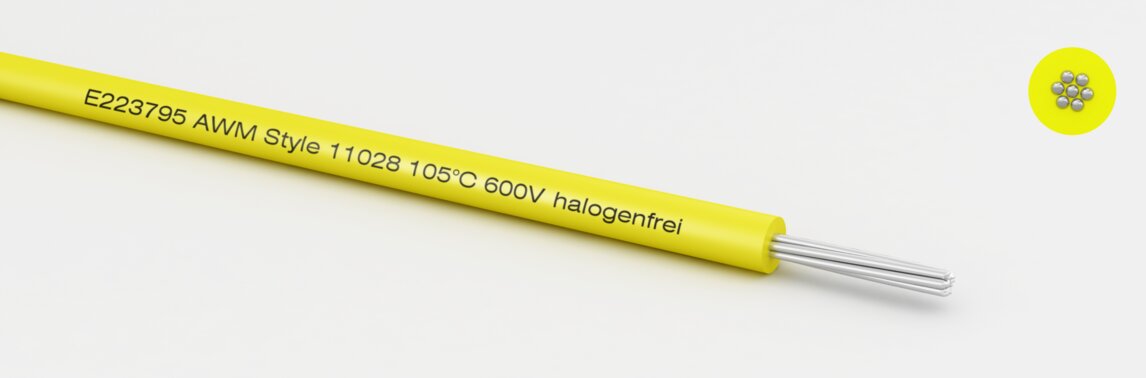

UL/cUL Style 11028

Eigenschaften

Aufbau Technische Daten Eigenschaften Farbvarianten

Aufbau

Leiter:

Kupfer verzinnt nach EN 13602

Aderisolation:

UL-mPPE 105°C

Zulassung:

UL 758 - AWM / CSA C22.2 No. 210

Technische Daten

Wandstärke:

0,20 mm

Temperaturbereich in Ruhe:

-40 bis 105 °C

Temperaturbereich in Bewegung:

-10 bis 105 °C

Isolationswiderstand:

20 MOhm x km bei 20°C (min. )

Biegeradius in Ruhe:

5,0 x Außendurchmesser

Biegeradius in Bewegung:

8,0 x Außendurchmesser

UL-Betriebsspannung

Norm	U (AC)	Temperatur °C	Prüfspannung
AWM Style 11028	600	105	2000

halogenfrei
flammwidrig UL1581 VW-1/UL2556 FV-2; CSA FT1

Einfarbig

Entsprechend der Anwendung der Kabel, Leitungen und Einzeladern muss die Farbe der Aderisolation nach den jeweils geltenden Normen unterschiedlich gestaltet werden. Eine Übersicht möglicher Farben sowie der zugehörigen Farbcodes finden Sie hier.

AWG	Leiteraufbau	Ader ∅ (mm)	CU-Zahl (/km)	Gesamtgewicht kg/km	Artikelnummer	Datenblatt
28	7x0,127mm	0,95	0,90	1,60	1CB287	Datenblatt
26	7x0,160mm	1,04	1,40	2,16	1CB267	Datenblatt
24	7x0,203mm	1,15	2,10	3,01	1CB247	Datenblatt
22	7x0,254mm	1,30	3,30	4,36	1CB227	Datenblatt
20	7x0,320mm	1,52	5,60	6,80	1CB207	Datenblatt
18	19x0,254mm	1,85	9,60	10,97	1CB189	Datenblatt
