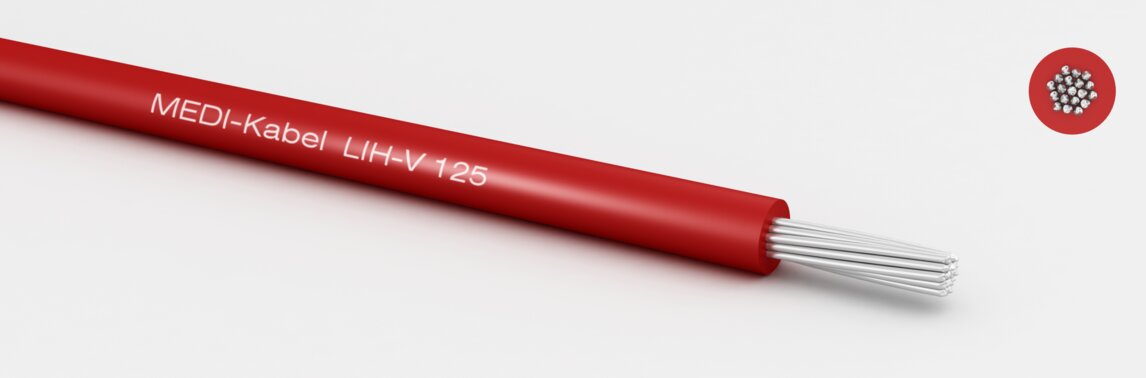

LiH/125 TPE-V erhöhte Betriebsspannung

Eigenschaften

Aufbau

Leiter:

Kupfer verzinnt nach EN 13602

Aderisolation:

TPE-V - thermoplastische Mischung

Technische Daten

Temperaturbereich in Ruhe:

-40 bis 125 °C

Temperaturbereich in Bewegung:

-40 bis 125 °C

Biegeradius in Ruhe:

10,0 x Außendurchmesser

Biegeradius in Bewegung:

12,0 x Außendurchmesser

Betriebsspannung

Norm	Uo (Vac)	U (Vac)	Temperatur °C	Prüfspannung (Vac)
LIH 125 S01	600	1000		3000

Querschnitt mm²	Leiteraufbau	Ader ∅ (mm)	Prüfspannung (V)	Betriebsspannung (V)	CU-Zahl (/km)	Gesamtgewicht kg/km	Artikelnummer	Datenblatt
0,14	18x0,10mm	1,25	2000	450	1,40	1,90	155014S01	Datenblatt
0,25	14x0,15mm	1,45	2000	450	2,40	4,00	155025S01	Datenblatt
0,34	7x0,25mm	1,60	2000	450	3,40	4,50	155034S01	Datenblatt
0,50	16x0,20mm	1,90	3000	600	4,80	6,50	155050S01	Datenblatt
0,75	24x0,20mm	2,20	3000	600	7,20	11,00	155075S01	Datenblatt
1,00	32x0,20mm	2,60	3000	600	9,60	15,20	155100S01	Datenblatt
1,50	30x0,25mm	2,75	3000	600	14,40	19,00	155150S01	Datenblatt
2,50	50x0,25mm	3,50	3000	600	24,00	31,60	155250S01	Datenblatt
4,00	56x0,30mm	4,15	3000	600	38,40	46,00	155400S01	Datenblatt
6,00	84x0,30mm	4,95	3000	600	58,00	65,00	155600S01	Datenblatt
10,00	EN 60228; Kl. 5	6,15	3000	600	96,00	110,00	155101S01	Datenblatt
16,00	EN 60228; Kl. 5	7,35	3000	600	154,00	165,00	155161S01	Datenblatt
25,00	EN 60228; Kl. 5	8,90	3000	600	240,00	250,00	155251S01	Datenblatt
35,00	EN 60228; Kl. 5	10,30	3000	600	336,00	345,00	155351S01	Datenblatt
50,00	EN 60228; Kl. 5	12,10	3000	600	480,00	500,00	155501S01	Datenblatt
70,00	EN 60228; Kl. 5	16,00	3000	600	672,00	760,00	155701S01	Datenblatt
95,00	EN 60228; Kl. 5	19,20	3000	600	912,00	985,00	155951S01	Datenblatt
120,00	EN 60228; Kl. 5	18,10	3000	600	1152,00	1200,00	155122S01	Datenblatt

Zertifikate
