Mehradrige Leitungen UL/CSA, halogenfrei - geschirmt

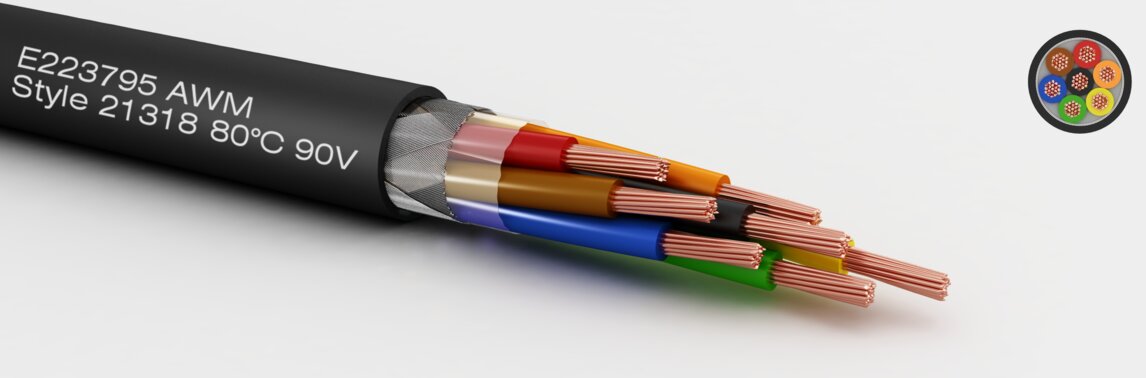

LiHC11Y UL/cUL-Style21318/11030 AWG26
Eigenschaften
halogenfrei
weitgehend ölbeständig
Aufbau
Leiter:
Kupfer blank nach EN 13602
Leiteraufbau:
18x0,10mm
Aderisolation:
UL-mPPE 105°C
Aderfarbcode:
Internationaler Farbcode (IC)
Außenmantel:
PUR 11Y
Mantelfarbe:
RAL 9005 schwarz
Technische Daten
Leiterquerschnitt:
AWG 26
Aderdurchmesser:
0,75 mm
Adertoleranz:
±0,05
Wandstärke:
0,15 mm
Temperaturbereich in Ruhe:
-40 bis 80 °C
Temperaturbereich in Bewegung:
-25 bis 80 °C
Isolationswiderstand:
20 MOhm x km bei 20°C (min. )
Leiterwiderstand:
150,0 Ohm/km bei 20°C (max.)
Biegeradius in Ruhe:
10,0 x Außendurchmesser
Biegeradius in Bewegung:
15,0 x Außendurchmesser
Wandstärke:
0,61 mm
UL-Betriebsspannung
| Norm | U (Vac) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| 90 |
- halogenfrei
- flammwidrig UL1581-1080/UL2556-VW-1/FV-2 Vertical
- weitgehend ölbeständig
Sichtbare Spalten auswählen
InformationAderanzahlMantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|
| 2 | 3,60 | 7,70 | 18,40 | 7DK260238 | Datenblatt | |
| 3 | 3,70 | 9,10 | 20,10 | 7DK260338 | Datenblatt | |
| 4 | 3,90 | 11,70 | 23,80 | 7DK260438 | Datenblatt | |
| 5 | 4,20 | 13,10 | 27,10 | 7DK260538 | Datenblatt | |
| 6 | 4,40 | 15,70 | 30,90 | 7DK260638 | Datenblatt | |
| 7 | 4,40 | 17,10 | 32,10 | 7DK260738 | Datenblatt | |
| 8 | 4,60 | 18,40 | 34,40 | 7DK260838 | Datenblatt | |
| 10 | 5,00 | 22,40 | 39,80 | 7DK261038 | Datenblatt | |
| 12 | 5,20 | 26,40 | 45,40 | 7DK261238 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
UL-Recognized
Kanadischer Markt UL-Recognized
Kanadischer Markt UL-Listed
