Mehradrige Leitungen UL/CSA, halogenfrei - geschirmt

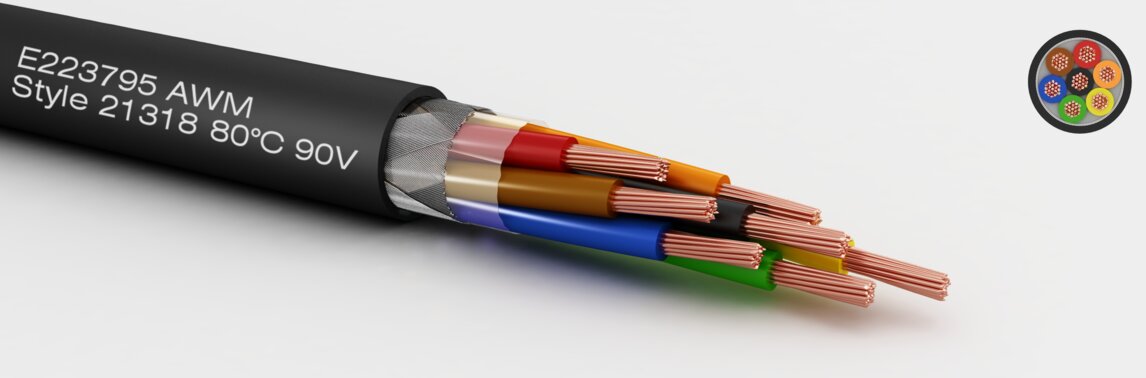

LiHC11Y UL/cUL-Style21318/11030 AWG22
Eigenschaften
halogenfrei
weitgehend ölbeständig
Aufbau
Leiter:
Kupfer blank nach EN 13602
Leiteraufbau:
19x0,160mm
Aderisolation:
UL-mPPE 105°C
Aderfarbcode:
Internationaler Farbcode (IC)
Außenmantel:
PUR 11Y
Zulassung:
UL 758 - AWM / CSA C22.2 No. 210
Mantelfarbe:
RAL 9005 schwarz
Technische Daten
Leiterquerschnitt:
AWG 22
Aderdurchmesser:
1,10 mm
Adertoleranz:
±0,05
Wandstärke:
0,15 mm
Temperaturbereich in Ruhe:
-40 bis 80 °C
Temperaturbereich in Bewegung:
-25 bis 80 °C
Isolationswiderstand:
20 MOhm x km bei 20°C (min. )
Leiterwiderstand:
54,0 Ohm/km bei 20°C (max.)
Biegeradius in Ruhe:
10,0 x Außendurchmesser
Biegeradius in Bewegung:
15,0 x Außendurchmesser
Wandstärke:
0,61 mm
UL-Betriebsspannung
| Norm | U (Vac) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| 90 |
- halogenfrei
- flammwidrig UL1581-1080/UL2556-VW-1/FV-2 Vertical
- weitgehend ölbeständig
| Aderanzahl | Mantel ∅ (mm) | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|
| 2 | 4,10 | 7DK220238 | Datenblatt | |
| 3 | 4,20 | 7DK220338 | Datenblatt | |
| 4 | 4,50 | 7DK220438 | Datenblatt | |
| 5 | 4,80 | 7DK220538 | Datenblatt | |
| 6 | 5,10 | 7DK220638 | Datenblatt | |
| 7 | 5,10 | 7DK220738 | Datenblatt | |
| 8 | 5,40 | 7DK220838 | Datenblatt | |
| 10 | 6,10 | 7DK221038 | Datenblatt | |
| 12 | 6,20 | 7DK221238 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
UL-Recognized
Kanadischer Markt UL-Recognized
Kanadischer Markt UL-Listed
