Flachbandleitungen, FBL Raster 1,27mm

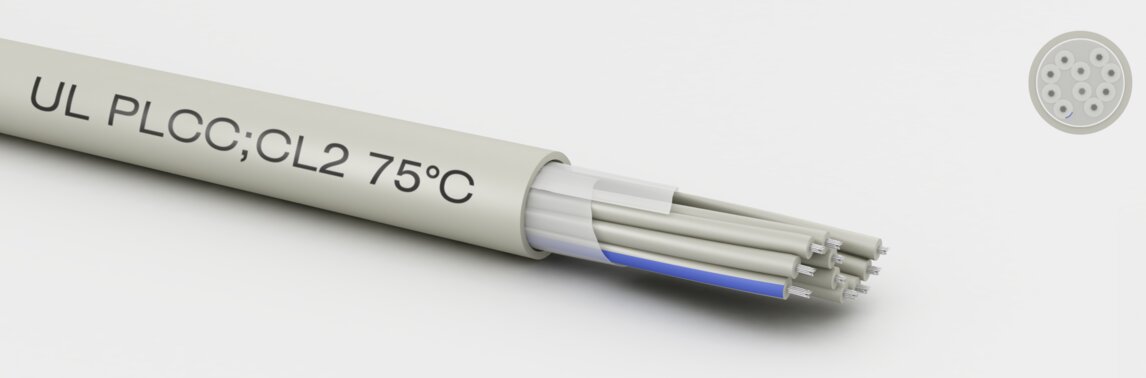

UL PLCC;CL2 AWG 28 Raster 1,27mm geschirmt
Eigenschaften
flammwidrig
selbstverlöschend
Aufbau
Leiter:
Kupfer verzinnt nach EN 13602
Leiteraufbau:
7x0,127mm
Aderisolation:
UL-PVC 105°C
Aderfarbcode:
FBL-einfarbig mit blauem Seitenstreifen
Außenmantel:
UL-PVC 80°C
Schirmung:
Kupfer-Geflecht verzinnt
Zulassung:
UL 13 - PLCC
Mantelfarbe:
RAL 7032 kieselgrau
Schirmung:
Alufolie Kupfer-Geflecht verzinnt
Technische Daten
Leiterquerschnitt:
AWG 28
Temperaturbereich in Ruhe:
-30 bis 75 °C
Temperaturbereich in Bewegung:
-15 bis 75 °C
Leiterwiderstand:
216,0 Ohm/km bei 20°C (max.)
Kapazität:
60 pF/m
Biegeradius in Ruhe:
10,0 x Außendurchmesser
Biegeradius in Bewegung:
30,0 x Außendurchmesser
Impendanz:
100 Ohm
UL-Betriebsspannung
| Norm | U (AC) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| gem. UL13 - PLCC;CL2 | 300 | 75 | 2000 |
- flammwidrig
- selbstverlöschend
- Bandleitung periodisch geschlitzt (35mm / 25mm)
- Mantel als Schlauch extrudiert
Sichtbare Spalten auswählen
InformationAderanzahlMantel ∅ (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Mantel ∅ (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|
| 6 | 5,80 | 17,40 | 45,00 | 731280626 | Datenblatt | |
| 9 | 6,30 | 30,90 | 55,00 | 731280926 | Datenblatt | |
| 10 | 6,40 | 31,90 | 57,00 | 731281026 | Datenblatt | |
| 14 | 7,20 | 35,60 | 73,00 | 731281426 | Datenblatt | |
| 15 | 7,30 | 40,10 | 76,00 | 731281526 | Datenblatt | |
| 16 | 7,40 | 42,00 | 78,00 | 731281626 | Datenblatt | |
| 20 | 7,80 | 45,80 | 87,00 | 731282026 | Datenblatt | |
| 24 | 9,00 | 54,30 | 97,00 | 731282426 | Datenblatt | |
| 25 | 9,00 | 55,20 | 106,00 | 731282526 | Datenblatt | |
| 26 | 9,00 | 61,00 | 108,00 | 731282626 | Datenblatt | |
| 34 | 10,20 | 68,70 | 132,00 | 731283426 | Datenblatt | |
| 37 | 10,50 | 71,10 | 148,00 | 731283726 | Datenblatt | |
| 40 | 11,30 | 74,10 | 166,00 | 731284026 | Datenblatt | |
| 50 | 11,60 | 88,30 | 180,00 | 731285026 | Datenblatt | |
| 60 | 12,90 | 98,70 | 214,00 | 731286026 | Datenblatt | |
| 64 | 13,30 | 107,20 | 220,00 | 731286426 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
UL-Listed
