Flachbandleitungen, FBL Raster 2,50 - 2,54mm

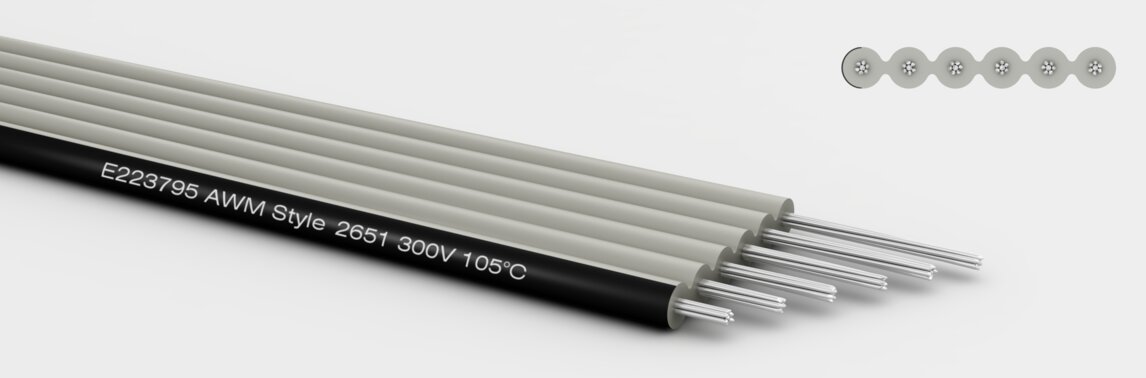

UL/CSA Style 2651 AWG 24 Raster 2,50mm FBL LIY/ZGL
Eigenschaften
selbstverlöschend
Aufbau
Leiter:
Kupfer verzinnt nach EN 13602
Leiteraufbau:
7x0,203mm lackgebunden/ZGL
Aderisolation:
UL-PVC 105°C
Aderfarbcode:
FBL-einfarbig m.schwarzem Seitenstreifen
Zulassung:
UL 758 - AWM / CSA C22.2 No. 210
Mantelfarbe:
RAL 7032 kieselgrau
Technische Daten
Leiterquerschnitt:
AWG 24
Aderdurchmesser:
1,35 mm
Adertoleranz:
±0,05
Temperaturbereich in Ruhe:
-30 bis 105 °C
Temperaturbereich in Bewegung:
-10 bis 105 °C
Isolationswiderstand:
20 MOhm x km bei 20°C (min. )
Leiterwiderstand:
87,0 Ohm/km bei 20°C (max.)
Biegeradius in Ruhe:
5,0 x Außendurchmesser
Biegeradius in Bewegung:
25,0 x Außendurchmesser
UL-Betriebsspannung
| Norm | U (AC) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| gem. AWM Style 2651 | 300 | 105 | 2000 |
- selbstverlöschend
- flammwidrig UL1581 VW-1/UL2556 FV-2; CSA FT1
- erweiterter Temperaturbereich -40°C (g.ISO 19642)
Sichtbare Spalten auswählen
InformationAderanzahlHöhe (mm)Breite (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Höhe (mm) | Breite (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|---|
| 3 | 1,35 | 6,35 | 6,30 | 12,50 | 524Z0303 | Datenblatt | |
| 4 | 1,35 | 8,85 | 8,40 | 16,80 | 524Z0304 | Datenblatt | |
| 5 | 1,35 | 11,35 | 10,50 | 21,20 | 524Z0305 | Datenblatt | |
| 6 | 1,35 | 13,85 | 13,80 | 25,50 | 524Z0306 | Datenblatt | |
| 7 | 1,35 | 16,35 | 14,70 | 29,90 | 524Z0307 | Datenblatt | |
| 8 | 1,35 | 18,85 | 16,80 | 34,20 | 524Z0308 | Datenblatt | |
| 9 | 1,35 | 21,35 | 18,90 | 38,70 | 524Z0309 | Datenblatt | |
| 10 | 1,35 | 23,85 | 21,00 | 43,00 | 524Z0310 | Datenblatt | |
| 11 | 1,35 | 26,35 | 23,10 | 47,30 | 524Z0311 | Datenblatt | |
| 12 | 1,35 | 28,85 | 25,20 | 51,70 | 524Z0312 | Datenblatt | |
| 13 | 1,35 | 31,35 | 27,30 | 55,90 | 524Z0313 | Datenblatt | |
| 14 | 1,35 | 33,85 | 29,40 | 60,40 | 524Z0314 | Datenblatt | |
| 15 | 1,35 | 36,35 | 31,50 | 64,50 | 524Z0315 | Datenblatt | |
| 16 | 1,35 | 38,85 | 33,60 | 69,10 | 524Z0316 | Datenblatt | |
| 17 | 1,35 | 41,85 | 35,70 | 73,10 | 524Z0317 | Datenblatt | |
| 18 | 1,35 | 43,85 | 37,80 | 77,40 | 524Z0318 | Datenblatt | |
| 19 | 1,35 | 46,35 | 39,90 | 81,70 | 524Z0319 | Datenblatt | |
| 20 | 1,35 | 48,85 | 42,00 | 86,50 | 524Z0320 | Datenblatt | |
| 24 | 1,35 | 58,85 | 50,40 | 103,20 | 524Z0324 | Datenblatt | |
| 34 | 1,35 | 83,85 | 71,40 | 146,20 | 524Z0334 | Datenblatt | |
| 40 | 1,35 | 98,85 | 84,00 | 172,00 | 524Z0340 | Datenblatt |
Zertifikate
REACH konform
RoHS-konform
CE-Kennzeichnung
UK Conformity Assessment
UL-Recognized
