Flachbandleitungen, FBL Raster 1,27mm

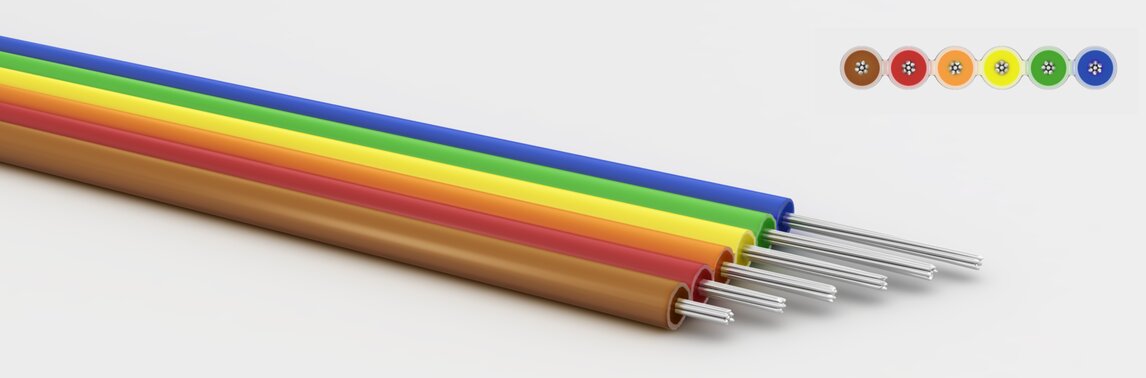

UL/CSA Style 2651 AWG 28 Raster 1,27mm FBL LiYY farbig
Eigenschaften
selbstverlöschend
Aufbau
Leiter:
Kupfer verzinnt nach EN 13602
Leiteraufbau:
7x0,127mm
Aderisolation:
UL-PVC 105°C
Aderfarbcode:
Farbcode IEC für Flachbandleitungen
Außenmantel:
UL-PVC 105°C
Zulassung:
UL 758 - AWM / CSA C22.2 No. 210
Mantelfarbe:
transparent
Technische Daten
Leiterquerschnitt:
AWG 28
Aderdurchmesser:
0,80 mm
Adertoleranz:
±0,05
Temperaturbereich in Ruhe:
-30 bis 105 °C
Temperaturbereich in Bewegung:
-10 bis 105 °C
Leiterwiderstand:
216,0 Ohm/km bei 20°C (max.)
Impendanz:
100 Ohm
UL-Betriebsspannung
| Norm | U (AC) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| gem. AWM Style 2651 | 300 | 105 | 2000 |
- selbstverlöschend
- flammwidrig UL1581-1080/UL2556-VW-1/FV-2 Vertical
- erweiterter Tempbereich -40°C in Ruhe (g.ISO 6722)
Sichtbare Spalten auswählen
InformationAderanzahlHöhe (mm)Breite (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Höhe (mm) | Breite (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|---|
| 2 | 1,00 | 2,27 | 1,80 | 3,64 | 52873102 | Datenblatt | |
| 3 | 1,00 | 3,57 | 2,70 | 5,46 | 52873103 | Datenblatt | |
| 4 | 1,00 | 4,81 | 3,60 | 7,30 | 52873104 | Datenblatt | |
| 5 | 1,00 | 6,08 | 4,50 | 9,10 | 52873105 | Datenblatt | |
| 6 | 1,00 | 7,35 | 5,40 | 10,90 | 52873106 | Datenblatt | |
| 8 | 1,00 | 9,89 | 7,20 | 14,50 | 52873108 | Datenblatt | |
| 10 | 1,00 | 12,43 | 9,00 | 18,20 | 52873110 | Datenblatt | |
| 12 | 1,00 | 14,97 | 10,80 | 21,90 | 52873112 | Datenblatt | |
| 14 | 1,00 | 17,51 | 12,60 | 25,50 | 52873114 | Datenblatt | |
| 16 | 1,00 | 20,05 | 14,40 | 29,20 | 52873116 | Datenblatt | |
| 20 | 1,00 | 25,13 | 18,00 | 36,50 | 52873120 | Datenblatt | |
| 24 | 1,00 | 30,21 | 21,60 | 43,80 | 52873124 | Datenblatt | |
| 25 | 1,00 | 31,48 | 22,50 | 45,70 | 52873125 | Datenblatt | |
| 26 | 1,00 | 32,75 | 23,40 | 47,50 | 52873126 | Datenblatt | |
| 34 | 1,00 | 42,91 | 30,60 | 62,10 | 52873134 | Datenblatt | |
| 37 | 1,00 | 46,72 | 33,30 | 67,60 | 52873137 | Datenblatt | |
| 40 | 1,00 | 50,53 | 36,00 | 73,10 | 52873140 | Datenblatt | |
| 50 | 1,00 | 63,23 | 45,00 | 91,40 | 52873150 | Datenblatt | |
| 60 | 1,00 | 75,93 | 54,00 | 109,70 | 52873160 | Datenblatt | |
| 64 | 1,00 | 81,01 | 57,60 | 117,00 | 52873164 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
UL-Recognized
Canadian Standards Association
