Flachbandleitungen, FBL Raster 1,27mm

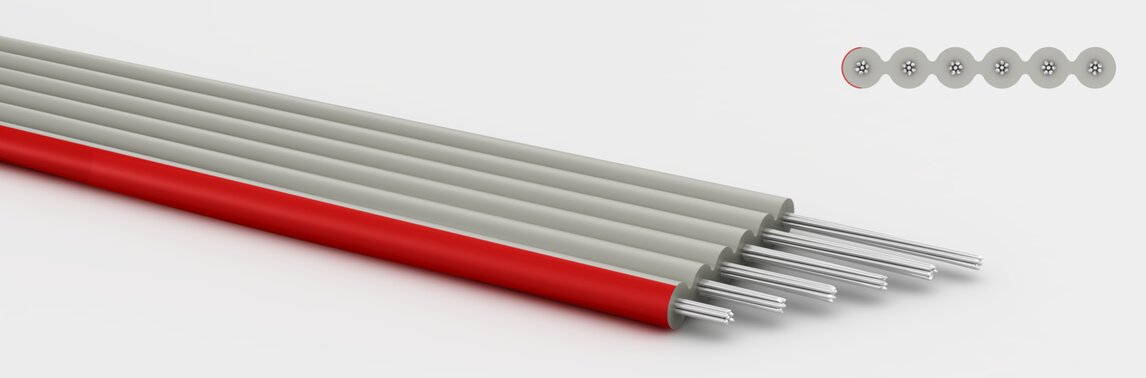

UL/CSA Style 2651 AWG 28 Raster 1,27mm FBL LIY
Eigenschaften
selbstverlöschend
Aufbau
Leiter:
Kupfer verzinnt nach EN 13602
Leiteraufbau:
7x0,127mm
Aderisolation:
UL-PVC 105°C
Aderfarbcode:
FBL-einfarbig mit rotem Seitenstreifen
Zulassung:
UL 758 - AWM / CSA C22.2 No. 210
Mantelfarbe:
RAL 7032 kieselgrau
Technische Daten
Leiterquerschnitt:
AWG 28
Aderdurchmesser:
0,93 mm
Adertoleranz:
±0,05
Temperaturbereich in Ruhe:
-30 bis 105 °C
Temperaturbereich in Bewegung:
-10 bis 105 °C
Isolationswiderstand:
20 MOhm x km bei 20°C (min. )
Leiterwiderstand:
216,0 Ohm/km bei 20°C (max.)
Biegeradius in Ruhe:
5,0 x Außendurchmesser
Biegeradius in Bewegung:
15,0 x Außendurchmesser
Impendanz:
100 Ohm
UL-Betriebsspannung
| Norm | U (AC) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| gem. AWM Style 2651 | 300 | 105 | 2000 |
- selbstverlöschend
- flammwidrig UL1581-1080/UL2556-VW-1/FV-2 Vertical
- erweiterter Temperaturbereich -40°C (g.ISO 19642)
Sichtbare Spalten auswählen
InformationAderanzahlHöhe (mm)Breite (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Höhe (mm) | Breite (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|---|
| 2 | 0,93 | 2,20 | 1,80 | 3,50 | 52871102 | Datenblatt | |
| 4 | 0,93 | 4,74 | 3,60 | 7,00 | 52871104 | Datenblatt | |
| 5 | 0,93 | 6,01 | 4,50 | 8,75 | 52871105 | Datenblatt | |
| 6 | 0,93 | 7,28 | 5,40 | 10,50 | 52871106 | Datenblatt | |
| 9 | 0,93 | 11,09 | 8,10 | 15,75 | 52871109 | Datenblatt | |
| 10 | 0,93 | 12,36 | 9,00 | 17,40 | 52871110 | Datenblatt | |
| 14 | 0,93 | 17,44 | 12,60 | 24,50 | 52871114 | Datenblatt | |
| 20 | 0,93 | 25,06 | 18,00 | 35,00 | 52871120 | Datenblatt | |
| 24 | 0,93 | 30,14 | 21,60 | 42,00 | 52871124 | Datenblatt | |
| 25 | 0,93 | 31,41 | 22,50 | 43,70 | 52871125 | Datenblatt | |
| 30 | 0,93 | 37,76 | 27,00 | 52,50 | 52871130 | Datenblatt | |
| 50 | 0,93 | 63,16 | 45,00 | 87,50 | 52871150 | Datenblatt | |
| 60 | 0,93 | 75,86 | 54,00 | 105,00 | 52871160 | Datenblatt | |
| 64 | 0,93 | 80,94 | 57,60 | 112,20 | 52871164 | Datenblatt |
Zertifikate
REACH konform
RoHS-konform
CE-Kennzeichnung
UK Conformity Assessment
UL-Recognized
Canadian Standards Association
