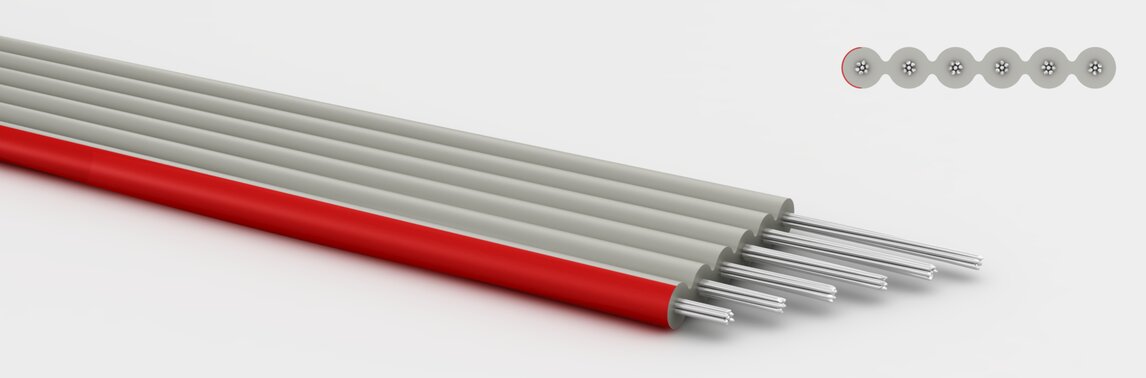

UL/CSA-Style 2678 AWG 30 Raster 0,635mm FBL LIY

Eigenschaften

Aufbau

Leiter:

Kupfer verzinnt nach EN 13602

Leiteraufbau:

7x0,102mm

Aderisolation:

UL-PVC 105°C

Aderfarbcode:

FBL-einfarbig mit rotem Seitenstreifen

Zulassung:

UL 758 - AWM / CSA C22.2 No. 210

Mantelfarbe:

RAL 7032 kieselgrau

Technische Daten

Leiterquerschnitt:

AWG 30

Aderdurchmesser:

0,66 mm

Adertoleranz:

±0,05

Temperaturbereich in Ruhe:

-30 bis 105 °C

Temperaturbereich in Bewegung:

-10 bis 105 °C

Isolationswiderstand:

20 MOhm x km bei 20°C (min. )

Leiterwiderstand:

354,0 Ohm/km bei 20°C (max.)

Biegeradius in Ruhe:

5,0 x Außendurchmesser

Biegeradius in Bewegung:

15,0 x Außendurchmesser

UL-Betriebsspannung

Norm	U (AC)	Temperatur °C	Prüfspannung
gem. AWM Style 2678	150	105	1500

Aderanzahl	Höhe (mm)	Breite (mm)	CU-Zahl (/km)	Gesamtgewicht kg/km	Artikelnummer	Datenblatt
2	0,66	1,30	1,20	1,80	53071802	Datenblatt
4	0,66	2,57	2,40	3,20	53071804	Datenblatt
5	0,66	3,20	3,00	4,50	53071805	Datenblatt
6	0,66	3,84	3,60	5,40	53071806	Datenblatt
8	0,66	5,11	4,80	7,20	53071808	Datenblatt
9	0,66	5,74	5,40	8,10	53071809	Datenblatt
10	0,66	6,38	6,00	9,00	53071810	Datenblatt
12	0,66	7,65	7,20	10,70	53071812	Datenblatt
14	0,66	8,92	8,40	12,50	53071814	Datenblatt
16	0,66	10,19	9,60	14,20	53071816	Datenblatt
20	0,66	12,73	12,00	17,80	53071820	Datenblatt
26	0,66	16,54	15,60	23,20	53071826	Datenblatt
30	0,66	19,08	18,00	26,70	53071830	Datenblatt
34	0,66	21,62	20,40	30,30	53071834	Datenblatt
36	0,66	22,89	21,60	32,10	53071836	Datenblatt
40	0,66	25,43	24,00	35,60	53071840	Datenblatt
44	0,66	27,97	26,40	39,20	53071844	Datenblatt
50	0,66	31,78	30,00	44,60	53071850	Datenblatt
60	0,66	38,13	36,00	53,50	53071860	Datenblatt
64	0,66	40,67	38,40	57,10	53071864	Datenblatt
66	0,66	41,94	39,60	58,90	53071866	Datenblatt
68	0,66	43,21	40,80	60,80	53071868RZ1	Datenblatt
80	0,66	50,83	48,00	71,20	53071880RZ1	Datenblatt
