Flachbandleitungen, FBL Raster 0,635 - 1,00mm
Flachbandleitungen, FBL halogenfrei

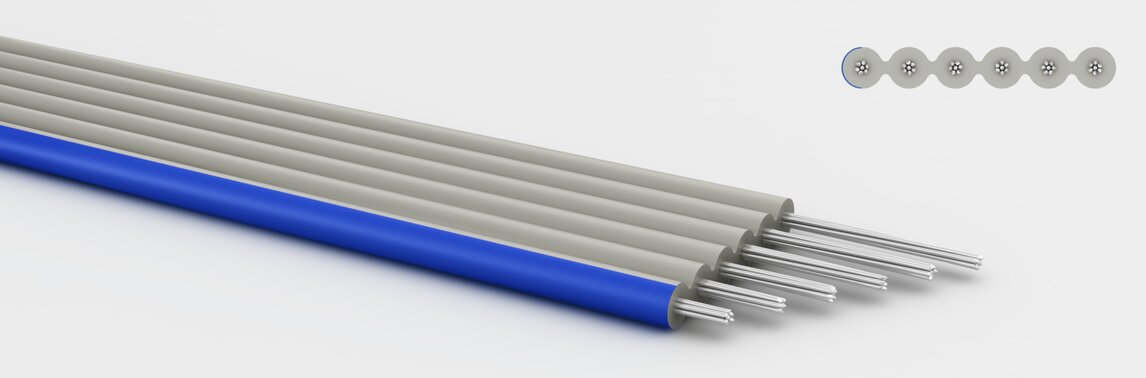

UL-Style 22092 AWG 30 Raster 0,635 mm FBL LIH
Eigenschaften
halogenfrei
Aufbau
Leiter:
Kupfer verzinnt nach EN 13602
Leiteraufbau:
7x0,102mm
Aderisolation:
PO Polyolefin halogenfrei
Aderfarbcode:
FBL-einfarbig mit blauem Seitenstreifen
Zulassung:
UL 758 - AWM
Mantelfarbe:
RAL 7032 kieselgrau
Technische Daten
Leiterquerschnitt:
AWG 30
Aderdurchmesser:
0,66 mm
Adertoleranz:
±0,05
Temperaturbereich in Ruhe:
-40 bis 105 °C
Temperaturbereich in Bewegung:
-20 bis 105 °C
Isolationswiderstand:
20 MOhm x km bei 20°C (min. )
Leiterwiderstand:
354,0 Ohm/km bei 20°C (max.)
Biegeradius in Ruhe:
5,0 x Außendurchmesser
Biegeradius in Bewegung:
15,0 x Außendurchmesser
Impendanz:
110 Ohm
UL-Betriebsspannung
| Norm | U (AC) | Temperatur °C | Prüfspannung |
|---|---|---|---|
| gem. AWM Style 22092 | 150 | 105 | 1500 |
- halogenfrei
- flammwidrig FT2/Horizontal Flame UL/CSA22.2 - 2556
Sichtbare Spalten auswählen
InformationAderanzahlHöhe (mm)Breite (mm)CU-Zahl (/km)Gesamtgewicht kg/kmArtikelnummerDatenblatt
| Aderanzahl | Höhe (mm) | Breite (mm) | CU-Zahl (/km) | Gesamtgewicht kg/km | Artikelnummer | Datenblatt | Anfrage |
|---|---|---|---|---|---|---|---|
| 10 | 0,64 | 6,36 | 6,00 | 8,90 | 530718Z0110 | Datenblatt | |
| 12 | 0,64 | 7,63 | 7,20 | 10,70 | 530718Z0112 | Datenblatt | |
| 14 | 0,64 | 8,90 | 8,40 | 12,50 | 530718Z0114 | Datenblatt | |
| 16 | 0,64 | 10,17 | 9,60 | 14,20 | 530718Z0116 | Datenblatt | |
| 20 | 0,64 | 12,71 | 12,71 | 17,80 | 530718Z0120 | Datenblatt | |
| 26 | 0,64 | 16,52 | 15,60 | 23,20 | 530718Z0126 | Datenblatt | |
| 30 | 0,64 | 19,06 | 18,00 | 26,70 | 530718Z0130 | Datenblatt | |
| 34 | 0,64 | 21,60 | 20,40 | 30,30 | 530718Z0134 | Datenblatt | |
| 36 | 0,64 | 22,87 | 21,60 | 32,10 | 530718Z0136 | Datenblatt | |
| 40 | 0,64 | 25,41 | 24,00 | 35,60 | 530718Z0140 | Datenblatt | |
| 50 | 0,64 | 31,76 | 30,00 | 44,60 | 530718Z0150 | Datenblatt | |
| 68 | 0,64 | 43,19 | 40,80 | 60,80 | 530718Z0168 | Datenblatt |
Zertifikate
RoHS-konform
REACH konform
CE-Kennzeichnung
UK Conformity Assessment
UL-Recognized
