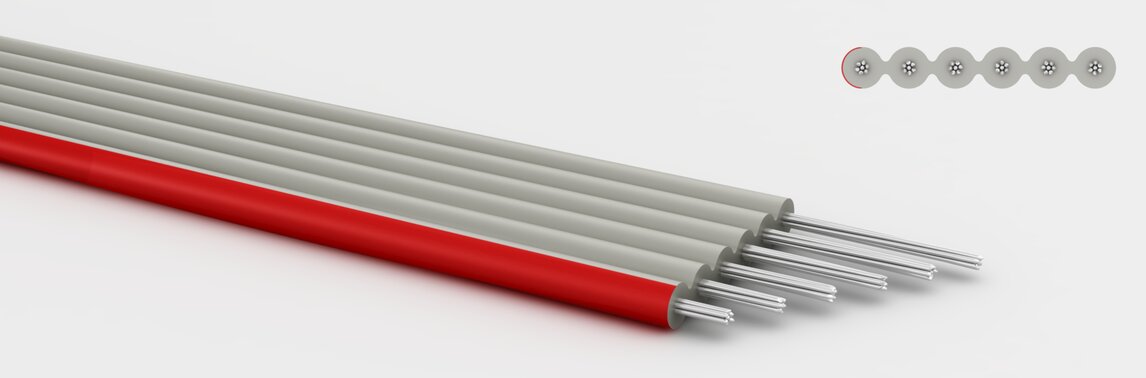

UL/CSA-Style 2651 AWG 28 Raster 1,00mm FBL LIY

Eigenschaften

Aufbau

Leiter:

Kupfer verzinnt nach EN 13602

Leiteraufbau:

7x0,127mm

Aderisolation:

UL-PVC 105°C

Aderfarbcode:

FBL-einfarbig mit rotem Seitenstreifen

Zulassung:

UL 758 - AWM / CSA C22.2 No. 210

Mantelfarbe:

RAL 7032 kieselgrau

Technische Daten

Leiterquerschnitt:

AWG 28

Aderdurchmesser:

0,90 mm

Adertoleranz:

±0,05

Wandstärke:

0,23 mm

Temperaturbereich in Ruhe:

-30 bis 105 °C

Temperaturbereich in Bewegung:

-10 bis 105 °C

Isolationswiderstand:

20 MOhm x km bei 20°C (min. )

Leiterwiderstand:

216,0 Ohm/km bei 20°C (max.)

Biegeradius in Ruhe:

5,0 x Außendurchmesser

Biegeradius in Bewegung:

15,0 x Außendurchmesser

UL-Betriebsspannung

Norm	U (AC)	Temperatur °C	Prüfspannung
gem. AWM Style 2651	300	105	2000

Aderanzahl	Höhe (mm)	Breite (mm)	CU-Zahl (/km)	Gesamtgewicht kg/km	Artikelnummer	Datenblatt
3	0,90	2,90	2,70	4,80	52871903	Datenblatt
4	0,90	3,90	3,60	6,44	52871904	Datenblatt
6	0,90	5,90	5,40	9,60	52871906	Datenblatt
8	0,90	7,90	7,20	12,90	52871908	Datenblatt
10	0,90	9,90	9,00	16,10	52871910	Datenblatt
12	0,90	11,90	10,80	19,30	52871912	Datenblatt
14	0,90	13,90	12,60	22,50	52871914	Datenblatt
16	0,90	15,90	14,40	25,80	52871916	Datenblatt
20	0,90	19,90	18,00	32,20	52871920	Datenblatt
22	0,90	21,90	19,80	35,40	52871922	Datenblatt
24	0,90	23,90	21,60	38,64	52871924	Datenblatt
25	0,90	24,90	22,50	40,25	52871925	Datenblatt
26	0,90	25,90	23,40	41,90	52871926	Datenblatt
28	0,90	27,90	25,20	45,00	52871928	Datenblatt
30	0,90	29,90	27,00	48,30	52871930	Datenblatt
34	0,90	33,90	30,60	54,80	52871934	Datenblatt
36	0,90	35,90	32,40	58,00	52871936	Datenblatt
40	0,90	39,90	36,00	64,50	52871940	Datenblatt
44	0,90	43,90	39,60	70,85	52871944	Datenblatt
50	0,90	49,90	45,00	80,50	52871950	Datenblatt
60	0,90	59,90	54,00	96,60	52871960	Datenblatt
64	0,90	63,90	57,60	103,00	52871964	Datenblatt
68	0,90	67,90	61,20	109,60	52871968RZ1
